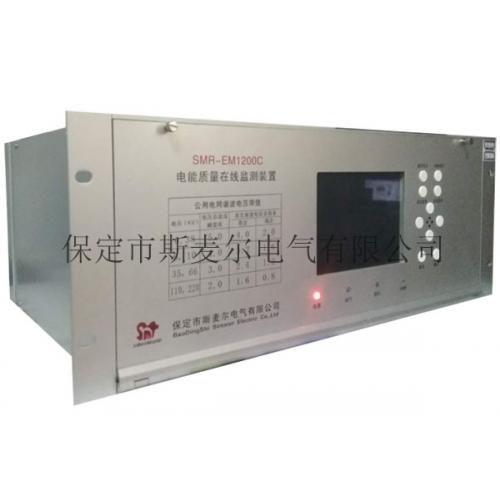

在线电能质量监测装置统计分析(SMR-EM)

简单的来说，电能质量中的谐波含量越高，电能质量就越差。谐波就如同是日常生活中地面上的垃圾，垃圾越多，就代表环境卫生越差。这样理解起来比较容易。

电能质量中谐波使电能的生产、传输和利用的效率降低，使电气装备过热、产生振动和噪声。并使绝缘老化，使用寿命缩短，甚至发生故障或烧毁。谐波还可引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容器等设备烧毁。

在整个电力系统中，电能质量在线监测装置具有不可替代的作用，其按照电能质量标准对电压偏差、频率偏差、谐波、电压波动和闪变、三相不平衡等指标进行连续跟踪监测。

电能质量监测装置是一种对电网中电能质量问题进行记录分析的业界测量工具，它可以捕捉故障现场的谐波、电压波动、闪变、功率和三相不平衡等常见的电能质量问题，为智能电网、新能源、电气化铁路和大型工业用电提供电能质量方面的性能评估和治理决策方案。

电能质量在线监测装置是固定安装在现场的，通过通讯接口连接到远程的PC端查看当前的实时监测数据，很多事故的发生是有征兆性的，事件是由从小到大逐渐性发生的，而通过在线电能质量监测装置反馈的数据可以提前做预防措施。

电能质量问题可以定义为：导致用电设备故障或不能正常工作的电压、电流或频率的偏差，其内容包括频率偏差、电压偏差、电压波动与闪变、三相不平衡、瞬时或暂态过电压、波形畸变（谐波）、电压暂降、中断、暂升以及供电连续性等。

对电能质量进行在线监测数据分析，可反映公用电网用户受电端的交流电能质量，各种用电设备在不同运行状态下对公用电网电能质量的影响。监测分析电力系统中动态参数，并对相关设备的功能和技术指标作出定量评价，保护系统中重要设备的用电安全，避免因电能质量问题引起重大事故。

电能质量在线监测装置作为一种能够对电网中电能质量问题进行记录和分析专业测量工具，可以捕捉故障现场的谐波、电压波动、闪变、功率和三相不平衡等常见电能质量问题，为智能电网提供电能质量方面的性能评估和治理决策。通过实现监测装置与主站监控分析软件的无缝集成，为变电站实现智能化提供整套的解决方案。

解决电能质量相关问题主要包括电能质量在线监测、分析和针对具体电能污染而进行的自动识别和补偿等，为了能达到电网中电能质量的全面监测，就必须对各种反应电能质量的重要参数进行实时计算、跟踪和分析。

对于电网系统加装电能质量在线监测装置能有效的电能扰动识别和分析功能，能够对电能质量的扰动信号进行特征提取和分类，鉴别扰动类型；通过实施波形、柱状图、数据列表和矢量图等方法，对电力系统各电气量及波形数据进行统计分析，能正确反映各电能质量指标的特征及其随时间变化的规律；具有辨识谐波功率流向能力，通过测量谐波电压和谐波电流，以及基波和各次谐波相位，采用相关判据或者算法，分析得到谐波功率的方向。

电能质量在线监测装置配置有32G的本地存储设备。至少保存一年的电能质量监测数据，20000个暂态故障以及暂态事件记录文件，按先进先出的原则循环覆盖。也可在装置后面板通过接口定期导出数据，以便保存长期记录文件。

电能质量各项参数都有一个精度指标以及偏差范围，而电能质量在线监测系统是根据这个指标和范围去实时在线监测电能质量的。电能质量在线监测装置可以测量分析的指标有：供电频率偏差、供电电压偏差、供电电压波动和闪变、供电三相电压允许不平衡度、电网谐波 应用小波变换测量分析非平稳时变信号的谐波。：定时记录和存储电压、电流、有功功率、无功功率、频率、相位等电力参数的变化趋势。
