高炉打水系统模块

高炉采用全干法除尘系统时,在炉顶打水冷却保护机械设备的同时,还满足布袋除尘入口要求的烟气温度和湿度,进煤气柜前还需要冷却到煤气柜设备要求的温度,采用直接喷水雾蒸发冷却技术由于其投资少、设备重量轻、全自动设备控制安全可靠、免维修等优已经被更多的用户所认同和选用高炉炉顶荒煤气的正常气温为150250C,但在炉况部正常时煤气温度会超过上限,“高可达700C,也有时会偏低。对于湿法冷却,温度高时传统的冷却方式是用扁钢管。或昔通水喷嘴喷水冷却;近年来也开始采用改的高压水喷嘴冷却。通常工艺要求当到炉顶温度超过350C开始打水,要求在30分钟内冷却到正常范围对于保护炉顶机械设备而言,传统的冷却方式都能满足要求。但是当采用全干法除尘系统后,对煤气冷却提出了更高的要求:不仅要护炉顶的设备,还有保护好布袋除尘器。国内外采用了多种不同的冷却方式来满足布袋的要求。
一、80年代末期,国内引进了高压回流哂嘴在重力除尘器中喷冷却,存在的主要问题
1)喷***堵塞
2)喷***磨损特别快,改用陶瓷喷宴嘴解决了磨换但又出现经常炸裂的冋题
3)对水处理要求高
4)喷水不能蒸发,存在重力除尘器结灰因此该技术浸有得到推广后来国内比较普遍采用的是金属管式换热器,安装在重力除尘器后部,与煤气管道并联:当煤气温度超过220C时,煤气通过切换阀切换到换到换热器冷却;仍超过时向金属管表面喷水冷却。这种冷却方式的主要存在间题
1)·主要的问题是冷却谅度慢,容易烧布袋,尤其是前部的布袋
2)泸定打水时由于不是蒸发。煤气带机械水容易引起粘结布袋

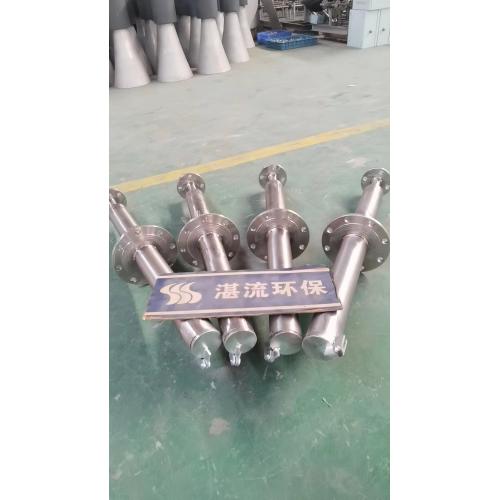

3)设备重量大(几百吨)、投资多、占地面积大近年来,国内用户开始采用我们的直接喷霁蒸发冷却系统,改造传统的炉顶打水,由于实现了直接喷雾的快速蒸发干冷却,不仅能保户炉顶机械设备,且能同时满足布较入口温度、温度的要求、湿度的要求,可以一举多得,既不烧,也不粘布袋采用压缩氮气、或蒸汽、废烟气雾化喷***,代普通的水喷嘴进行高炉炉顶打水时,当检测到炉顶温度超过350C(可以改变设定直),喷雾水管上得阀门自动打开,喷***开始水;当泸定温唐降到300℃时,水自动停止,同时气踣上的电磁阀也延时关闭
该系统的主要优点
1、冷却速度特别快,理论上,从检测到温度超设定值到正常范围部超过5秒。瞋***哂雾颗粒的苤发时间小于1秒,这样就可以确保布
除尘器的安全:既不烧也不粘灰,这是老式打水所不能做到的
2、与单一的水喷嘴不同,采用氮气露化喷***的喷雾颗粒速度可以达到40米秒,喷射长度可达2-10米,可以在高炉顶煤气正压力较高
的情况下,实现煤气的均匀冷却
3、喷嘴的小孔径超过6毫米,且畅通,因此不堵塞,可以用各种水源、甚”排废水;在系统设计上,还考虑了防堵设计和堵塞自动应测功能
4、操作压力大,气、水均在低压范围,因此喷喘基本上不会磨损,可以长期使用
5、由于可以实现的干式蒸发冷却,除了却炉顶烟气保护顶设备外,还可以满足后部采用布袋除尘器的湿温度要求;还有条件增加子统的升温功能,这样就可以完全取代现在的调温系统,以节省投资和减少系统阻力
6、因为喷霉完全莘发,炉科不会被打湿,这样可以节省燃料和热风。从而提高产量,还可以防止产生冷炉
7、因为设计合理的喷雾角度和位置,喷雾不会打湿高炉的内壁,不会产生耐火材料因为受潮脱落的现象,延长耐火材料的使用寿命
