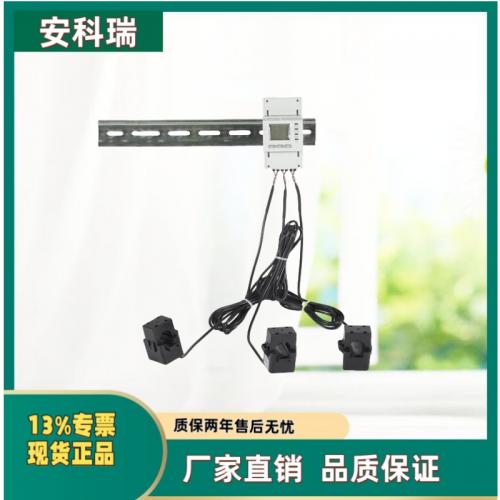

光伏并网双向计量电表(ADL400N-CT)

1 、概述

ADL 系列导轨式多功能电能表（光伏并网双向计量电表），是主要针对于光伏并网系统、微逆系统、储能系统、交流耦合系统等新 能源发电系统而设计的一款智能仪表，产品具有精度高、体积小、响应速度快、安装方便等优点。具有对电 力参数进行采样计量和监测，逆变器或者能量管理系统（EMS）与之进行通讯，根据实时功率及累计电能实 现防逆流、调节发电量、电池充放电等功能，可双向计量，实现户用分布式光伏能量管理。

二、光伏并网双向计量电表特点

1、对电力参数进行采样计量和监测，逆变器或者能量管理系统（EMS）与之进行通讯，根 据实时功率及累计电能实现防逆流、调节发电量、电池充放电等功能

2、采用标准 DIN35mm 导轨式安装，具有体积小、安装方便、易组网等优点

3、具有双向计量功能，实现户用分布式光伏能量管理

4、可应用于光伏并网系统、微逆系统、储能系统、交流耦合系统等新能源发电系统

三、技术参数

四、外形尺寸

五、电压电流接线示意图

  双向计量电能表就是能够计量用电和发电的电能表。功率和电能都是有方向的，从用电的角度看，耗电的算为正功率或正电能，发电的算为负功率或负电能，该电表可以通过显示屏分别读出正向电量和反向电量并将电量数据存储起来。

安装双向电表的原因是由于光伏发出的电存在不能全部被用户消耗的情况，而余下的电能则需要输送给电网，电表需要计量一个数字;在光伏发电不能满足用户需求时则需要使用电网的电，这又需要计量另一个数字，普通单块电表不能达到这一要求，所以需要使用具有双向电表计量功能的智能电表。
