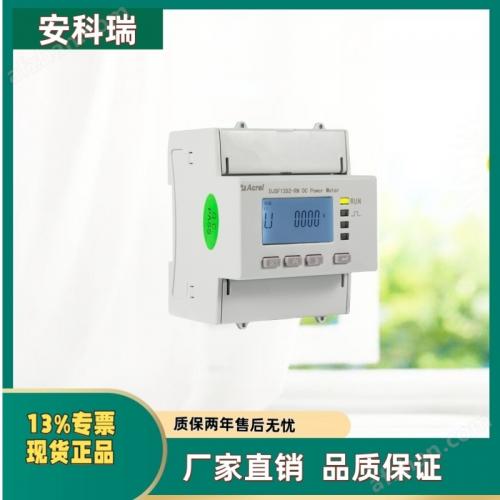

电动汽车充电站用直流电能表(DJSF1352-RN)

产品介绍

1 概述

DJSF1352-RN电动汽车充电站用直流电能表，主要针对电信基站、直流充电桩、太阳能光伏等应用场合而设计，该系列仪表可测量直流系统中的电压、电流、功率以及正反向电能等。在实际使用现场，即可计量总电能，又可计量规定时间段内的电能。检测的结果既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。

电动汽车充电站用直流电能表可具有红外通讯接口和RS-485通讯接口，同时支持Modbus-RTU协议和DLT645-97(07)协议；可带继电器报警输出和开关量输入功能；根据不同要求，通过仪表面板按键，对变比、报警、通讯进行设置；具有开关量事件记录（Modbus协议）、编程和事件设置记录（645协议）、数据瞬时和定时冻结功能（645协议）、电压电流功率极值记录功能。

2 产品规格

注：1.选配双路直流输入（D）功能时，如果电流通道均采用的是霍尔电流传感器输入，则需外配一个电源模块给第二路的霍尔传感器供电；如果未带D功能，则可使用电表内置电源。

2. 选配0.5级精度（S）功能时，电流仅支持75mV输入，S和K功能不能同时共选。

3 .技术参数

4.安装指南

采用标准的 DIN35mm 导轨式安装

5.测量参数

上、右键循环切换显示 如下图所示：按上、右键可如下图切换显示其它界面：电流←→电压←→功率← →正向有功电能←→历史反向有功电能←→当前日期时间←→温度

注：1、L1、L2 分别表示***路、第二路直流输入，当未选配第二路直流输入时，L2 参数界面不显示； 2、当功率为负值时，屏幕闪烁； 3、费率电度只有在仪表带此功能时显示。

证书：CE认证，UL认证，CPA证书

直流电能表适用于直流充电桩,可以(支持)测量2个直流回路的电压、电流、功率等参数,提供准确的计量功能,具备RS485通信接口,实现数据的远程传输。
