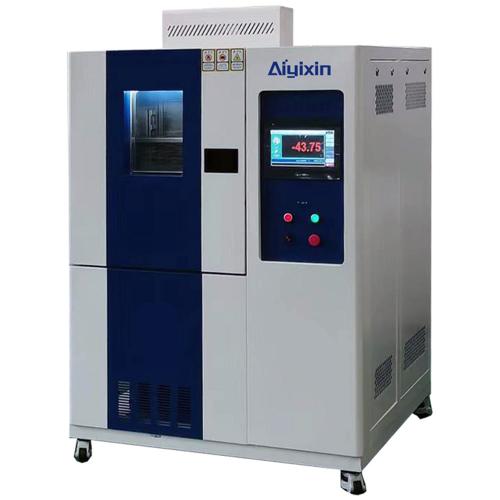

恒温恒湿试验箱(TH)_爱义信工业科技(上海)有限责任公司

执行标准：

GB/T 10586-2006 湿热试验箱技术条件

GB/T 10592-2008 高低温试验箱技术条件

GB/T 2421/2/3/4-2008 电工电子产品环境试验

GJB 150A-2009 装备实验室环境试验方法

GB/T 5170.2-2008 温度试验设备

GB/T 5170.5-2008 湿热试验设备

GB/T 2423.1-2008 实验A：低温试验方法（IEC60068-2-1)

GB/T 2423.2-2008 实验B：高温试验方法（IEC60068-2-2)

GB/T 2423.3-2006 实验Ca：恒定湿热试验（IEC60068-2-3)

GJB 360B-2009 电子及电气元件试验方法

JJF 1101-2003 环境试验设备温度、湿度校准规范

产品特性：

外观结构：

★外壳采用A3冷轧钢板裁剪、打磨、酸洗、磷化等表面防锈处理后烤漆，工作室采用SUS304#洁净不锈钢板满焊、耐高温密封处理

★隔热层采用100mm厚100K高密度硅酸铝纤维保温材料，保温效果佳

★门框密封采用无氟硅橡胶密封条，耐高温，抗老化

★工作室顶部设气压平衡装置，具有防爆功能

★观测窗约280×380mm（宽×高），镀膜防霜中空玻璃

★观察窗顶部设照明灯1只

★Φ50mm测试孔1个，带盖及软塞，位于箱体左壁

★箱体后部有冷凝出水孔

★隔板可调整高度及增减数量

★箱底板承重能力：≤120Kg（均匀负载）

控制系统：

★控制器：7寸触控可编程控制器

★运行方式：程序方式、定值方式

★设定方式：中文菜单、触摸屏方式输入

★程序容量：内存程序组100组，每程序组含程序段100段

★设定范围：温度：根据设备的温度工作范围调整(上限+5℃，下限-5℃),湿度：（0～100）％RH(温湿度试验设备)

★通讯功能：带有标准的RS232或U盘通讯接口

★温湿度测量采用高精度PT100温度传感器与干湿球湿度测量

★附属功能：故障报警及原因、处理提示功能、断电保护功能、上下限温度保护功能、定时功能(自动启动及自动停止运行)、自诊断功能。

制冷系统：

★采用法国泰康全封闭低噪音转子式压缩机，根据试验条件，控制系统自动调节制冷机运行工况、冷量大小，确保压缩机工作在合适状态，延长压缩机使用寿命

★0℃~-40℃机型采用一级压缩，-40℃~-70℃采用二元复叠制冷方式

★采用环保制冷剂R404a

★制冷机专用减振弹簧、机组围板粘贴特种吸音棉降噪

加热系统：

★不锈钢无尘加热器，洁净无尘

★双循环强制对流送风，极大提高工作室内温度均匀性

★欧姆龙温控器，PID+SSR控制，SSR无触点等周期脉冲调宽，PID智能演算，自动恒温，超温控制，传感器断线警报，断电记忆，控温准

★高精度PT100不锈钢铠装铂金电阻温度传感器

湿度控制系统：

★不锈钢铠装加湿器

★加湿器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

★水位控制装置，加湿器防干烧装置，沉淀物收集装置，液位观察窗

★储水箱自动上水系统

★高效电磁挤压水泵，可连续运转5000H

★RO膜+活性炭供水过滤器，可拆卸清洗

★高低温双水位电子液位开关，可防止误动作

★缺水空焚超温保护+超低水位保护+供水超时，确保设备安全运行

★回水PP棉过滤，减少设备用水消耗，虑出回水杂质

安全系统：

★触摸屏锁

★工作室超温保护、马达风机过热保护、压缩机超温保护、加热器超温保护

★系统内与各组件电流过载保护

★系统内与各组件电流过载保护漏电保护

★相序保护

★接地保护

规格参数：

设备型号 Model	TH-50(A/B/C)	TH-80(A/B/C)	TH-100(A/B/C)	TH-150(A/B/C)
控温范围 Operating Temp. Range	-20~150℃/-40~150℃/-70~150℃
温度分辨率 Temperature resolution	0.01℃
温度波动度 Control stability	±0.5℃
温度均匀度 Temperature uniformity	≤±1.5℃（空箱测试数据）
升温速度 Heating rate	25℃～＋150℃，3℃/min(全程平均，空载）
降温速度 Cooling rate	25℃～-70℃，平均每分钟0.7～1℃（全程平均，空载）
控湿范围 Humidity control range	20%~98%RH（空箱测试）
湿度分辨率 Humidity resolution	1%RH
控湿精度 Humidity control accuracy	±3%RH
内部尺寸 Chamber size	W350D350H400mm	W400D400H500mm	W500D400H500mm	W500D500H600mm
外部尺寸 Overall size	W600D900H1450mm	W700D1000H1550mm	W800D1000H1550mm	W800D1100H1650mm
容积 Volume	50L	80L	100L	150L
层架 Number of pallets	2PCS
电源 Power supply	AC220V 50HZ
功率 Heating power	3-5KW	3-5KW	3-5KW	3-5KW
工作噪音 Noise	A声级≤70dB(A) (在环温25℃，回声少的隔音室内测得；采用A计权，测试8个点的平均值；各测试点水平离噪音源1米、高度离地面1米)
备注	试验箱温场及降温指标在环境温度≤28℃、相对湿度≤75％R.H，距室内各边1/6边长；空载、常压条件下测得；每立方米负载不大于35kg/m3钢的热容量，湿热试验时无有源湿、热负载
选配 Optional	φ25mm/φ50mm/φ100mm测试孔 Test hole
	多点温度监控系统 Multi point temperature monitoring
	温度校准 Temperature Correcti
	提供其它订制服务 Customized servic
