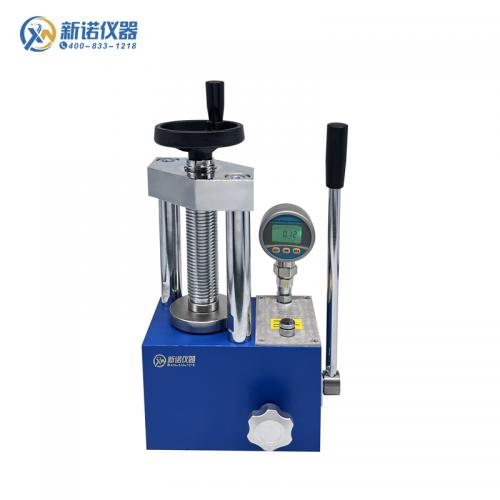

上海新诺 SYP-2T-60T（S/F)型数显红外压片机（2吨-60吨粉末压片机，四立柱）

一、仪器概述：

粉末压片机可以和钙铁分析仪、傅立叶红外光谱仪（IR）、X射线荧光光谱仪（XRF）等分析测试仪器配套制样使用；现已广泛应用于科研、教学、检测、催化、制药、化工以及新材料研发等各个领域；此外，通过特定的压片模具可将溴化钾（KBr）、氯化钠（NaCl）、硼酸（H3BO3）等各种粉末材料压制成型，并制作出各种各样的试片、柱体、异型体或其他形状进行科学研究；同时，油压机也适用于其他需要相应压力的工作场所，作为压力机使用，测试各种物体的耐压程度等等，应用非常广泛，可替代同类进口产品。

新诺SYP系列实验室手动压片机是新诺公司为适应当前市场需求，接受了部分高校老师的建议与反馈，在老款压机基础上研制的新一代压力成型机。该机具有外型美观、结构紧凑、体积小、打压快、操作简单、清洁方便等特点；一体式结构，油缸、油池、主板、活塞在一个主体上，没有了密封连接，减少了漏油点，降低了压片机漏油机率的发生；选用进口压力传感器，使压力稳定性大大提高；在设计之初就考虑了油压机日后的清洁保养工作，更好的方便用户进行设备保养维护，深受国内外用户喜爱。

二、主要技术参数：

设备型号	SYP-2B-60EF	SYP-2B-60EF	SYP-2B-60EF	SYP-2B-60EF	SYP-2B-60EF	SYP-2B-60EF
压力表类型	指针压力表	数显压力表	指针压力表	数显压力表	指针压力表	数显压力表
标配压力表	指针式，压力吨位、压强兆帕双刻度显示
选配数显表	XNNETS数字显示 0.00-40.00MPa/0.01MPa（仅限带“S”型）
压力范围	0-60T（0-150MPa）
压力换算	1T=2Mpa
活塞直径	Φ45mm -150mm
***大活塞行程	30mm（警示！请注意油缸上升高度，切勿超高）
加泄压方式	手动加压/缓加压，手动泄压
压力稳定性	≤1MPa/10min
压强计算公式	油缸的面积÷模具的面积×压力表读数=模具实际承受压强（Mpa）
整体结构	一体式结构
工作台直径	Ф60mm-160mm
立柱数量	二根立柱		四根立柱		四根立柱
防护功能	无		无		防弹玻璃防护门
工作空间	60mm²-160mm²		60mm²-160mm²		60mm²-160mm²
外形尺寸	5000cm³-8000cm³		7000cm³-10000cm³		7000cm³-15000cm³
设备重量	20kg-40kg		30kg-100kg		40kg-120kg
配置说明	手动油压机1台，模具选购。型号中带“S”为数显压力表，带“F”为有机玻璃防护罩

备注：部分为我新诺特有指标，可根据客户需求定做或改进油压机。

三、型号介绍：

SYP-2T-60T（S/F)系列手动粉末压片机区别于其他吨位压片机，该型号采用四立柱设计，采用数字显示压力表。因常用于红外实验室压制红外样品，又称红外压片机；如配套Ф60mm-160mm红外专用模具使用，可压制出Ф60mm-160mm的红外固体试片，用于红外光谱研究分析等；该机标配数字式压力表，压力显示范围 0.00-150.00MPa，显示精度 0.01MPa，适用于对压力控制比较精准的场所或压力试验活动。

四、压力换算公式：

压力换算表	SYP-TS型红外压片机压力换算表
实际输出压力	压力表系统压强	压力表类型
1 T	2.00 MPa
2 T	4.00 MPa
3 T	6.00 MPa
4 T	8.00 MPa
5 T	10.0 MPa
6 T	12.0 MPa
9 T	18.0 MPa
12 T	24.0 MPa
15 T	30.0 MPa
压强计算公式	油缸的面积/模具的面积×压力表读数=模具的实际承受压强（Mpa）
友情提示	系统压强（即压力表读数）不宜超过30MPa=15T，否则会影响设备使用寿命



五、压片机注意事项：

1、运输途中为了避免设备倒置、倾斜引起漏油，出厂前会将注油孔螺钉帽拧紧。用户收到产品正常使用时，需将螺钉帽松开一点（逆时针旋转一周）。因为油池注油孔螺钉帽密封性很好，不松开注油孔螺钉帽，会导致设备上压慢或无法上压。

2、加压时将模具放在丝杠头中心的位置，稍微旋转一下丝杠，顶住压杆帽

3、使用时压力尽量不要过本机的***大压力范围，否则会影响压片机的使用寿命，甚至造成危险。

4、油缸不要超过本机的***大行程，否则会导致拉簧变形，油缸无法回到初始位置。

5、压片机液压油使用68号抗磨液压油【耐高压】型为宜；

6、每次试验完毕，要及时清理机器表面的残留物，定期在丝杠处加润滑油或凡士林，避免丝杠生锈影响使用。

7、整机保养：长时间不用时，建议将压片打上一点压力，拧紧放油阀杆，然后拧紧注油孔螺钉。

8、使用中有任何问题可拨打下方服务热线，由工程师电话或视频指导操作。

由衷的感谢您选择我公司产品，我们将尽***大努力为您提供服务，谢谢！
