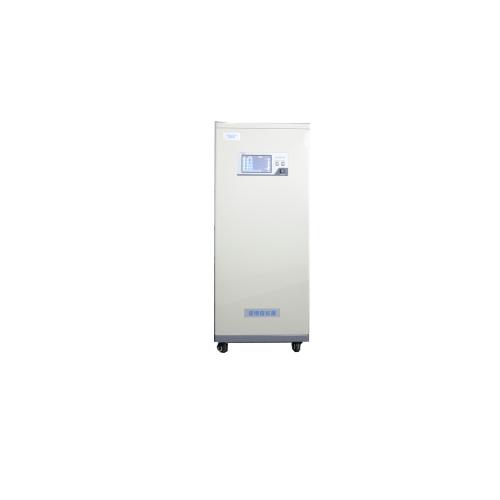

安规综合分析仪 NBX15/16/18系列

产品简介

安规分析仪采用触控屏设计，操作简便，显示直观；功能电路高度集成，实现模块化和故障自我诊断功能，售后便捷；该产品功能完备，精度业内***高，更符合标准和法规要求；测试数据本机存储，可通过WiFi通讯和手机APP导出。由于测试运行功率、低压启动和动态泄漏等项目时，被测品需要不同的电压运行中测试，所以通常需要配置诺博信公司变频电源配合测试。诺博信公司安规分析仪还内置主流变频电源的通讯协议，用户也可以直接使用已有其他电源。

产品优势

(1) 功能齐全：可根据需求自行选择。 (2) 高精度：安规项目测试精度1%，功率类测试精度0.2%； (3) 速度快：切换速度小于0.1S，具有并行测试功能（标配：接地+耐压，其他可选配）。 (4) 宽量程：绝缘电阻测试电压3000V（可选6000V），测试范围达100GΩ； (5) 更合规：耐压容量125VA（5KV/25mA）或500VA（5KV/100mA）；泄漏电流内置6种人体网络； (6) 独创实用功能：双键模式启动，可快捷切换测试组；支持输出电压缓升功能，满足灯具或开关电源等特殊测试需求。 (7) 信息化：测试数据本机存储，可实时导出；直接连接条码扫描仪，具备远程升级和远程诊断功能。 (8) 更安全：全面的保护功能； (9) 易操作使用：索引式设置界面，使用便捷；帮助信息丰富，方便培训上岗；具备管理员和测试员两种模式；采用纠错式接插件，无需安装调试。 (10) 易维护：排故简单快捷，解决售后难题；故障自诊功能。

规格选型：

型号/功能	交流耐压测试	直流耐压测试	绝缘电阻测试	接地电阻测试	泄漏电流测试	功率测试	低压启动测试	并行测试	内置电源
NBX1836 台式三合一	5KV/100mA	6KV/10mA	3KV/100GΩ	无	无	无	无	无	无
NBX1838 台式四合一	5KV/100mA	6KV/10mA	3KV/100GΩ	32A/600mΩ	无	无	无	无	无
NBX1540 台式五合一	5KV/25mA	无	3KV/100GΩ	32A/600mΩ	300V/12mA	300V/30A	有	无	无
NBX1640 台式五合一	5KV/100mA	无	3KV/100GΩ	32A/600mΩ	300V/12mA	300V/30A	有	无	无
NBX1880 台式八合一	5KV/100mA	6KV/10mA	3KV/100GΩ	32A/600mΩ	300V/12mA	300V/30A	有	标配：接地+耐压	无
NBX1540-3 柜式五合一	5KV/25mA	无	3KV/100GΩ	32A/600mΩ	300V/12mA	300V/30A	有	无	3K
NBX1540-5 柜式五合一	5KV/25mA	无	3KV/100GΩ	32A/600mΩ	300V/12mA	300V/30A	有	无	5K
NBX1540-10 柜式五合一	5KV/25mA	无	3KV/100GΩ	32A/600mΩ	300V/12mA	300V/30A	有	无	10K
NBX1640-3 柜式五合一	5KV/100mA	无	3KV/100GΩ	32A/600mΩ	300V/12mA	300V/30A	有	无	3K
NBX1640-5 柜式五合一	5KV/100mA	无	3KV/100GΩ	32A/600mΩ	300V/12mA	300V/30A	有	无	5K
NBX1640-10 柜式五合一	5KV/100mA	无	3KV/100GΩ	32A/600mΩ	300V/12mA	300V/30A	有	无	10K
NBX1880-3 柜式八合一	5KV/100mA	6KV/10mA	3KV/100GΩ	32A/600mΩ	300V/12mA	300V/30A	有	标配：接地+耐压	3K
NBX1880-5 柜式八合一	5KV/100mA	6KV/10mA	3KV/100GΩ	32A/600mΩ	300V/12mA	300V/30A	有	标配：接地+耐压	5K
NBX1880-10 柜式八合一	5KV/100mA	6KV/10mA	3KV/100GΩ	32A/600mΩ	300V/12mA	300V/30A	有	标配：接地+耐压	10K

技术参数：

产品名称		安规综合分析仪
产品型号		NBX15/16/18系列
项目	技术技标	范围		分辨率		精度
交流耐压测试	输出电压	300~5000VAC		1V		±(1%示数+5V)
	输出频率	50/60Hz
	击穿电流	0~25.00mA或0~100.00mA（短时间200mA峰值）		0.001mA/0.01mA		±(1% + 0.002mA)
	缓升时间	0～999.9s		0.1s		±(1% + 0.1s)
	缓降时间	0～999.9s		0.1s		±(1% + 0.1s)
	测试时间	0.5～999.9s		0.1s		±(1% + 0.1s)
	电流补偿	0～24.999 mA或0～99.999 mA		0.001mA/0.01mA
	电弧侦测	0～25 mA或0～100.00mA		0.01mA		±5%
直流耐压测试	输出电压	300~6000VDC		1V		±(1%示数+5V)
	击穿电流	0～9.999mA		0.001mA		±(1% + 0.002mA)
	缓升时间	0～999.9s		0.1s		±(1% + 0.1s)
	缓降时间	0～999.9s		0.1s		±(1% + 0.1s)
	测试时间	0.5～999.9s		0.1s		±(1% + 0.1s)
绝缘电阻测试	输出电压	300~3000V		1V		±(1%示数+5V)
	绝缘电阻	0.5M~100GΩ		0.01M/0.1M/1M/10M/100M/1G		0.60M~9.99M ±(1%示数+0.03M) 10.0MΩ~99.9MΩ ±(3%示数+0.3M) 100MΩ~9999MΩ ±(5%示数+3M) 10.0GΩ~100GΩ ±(15%示数+ 0.8G)
	缓升时间	0～999.9s		0.1s		±(1% + 0.1s)
	缓降时间	0～999.9s		0.1s		±(1% + 0.1s)
	测试时间	0.5～999.9s		0.1s		±(1% + 0.1s)
	延迟时间	0～999.9s		0.1s		±(1% + 0.1s)
接地电阻测试	输出电流	1.0～32.0A（选配42A）		0.1A		±(1%示数+0.2A)
	输出频率	50/60Hz
	接地电阻	10～600.0mΩ（电压不超12V）		0.1 mΩ		±(1%示数+2.0mΩ)
	电阻补偿	0～600.0mΩ		0.1 mΩ		±(1%示数+2.0mΩ)
	测试时间	0.5～999.9s		0.1s		±(1% + 0.1s)
泄漏电流测试	输出电压	30.0～300.0V		0.1V		±(0.2%示数+0.5V)
	输出电流	16.000A		0.001A		±(0.2% + 0.01A)
	泄漏电流	0.0050～12.000mA		0.0001/0.001 mA		±(1% + 3uA)
	测试时间	1.0～999.9s		0.1s		±(1% + 0.1s)
	人体网络	6种
	电流补偿	0.0050～12.000mA		0.0001/0.001 mA		±(1% + 3uA)
功率测试	电压	30.0～300.0V		0.1V		±(0.2%示数+0.5V)
	电流	30.000A		0.001A		±(0.2% + 0.01A)
	功率	9KW或3KW或5-6KW或10K（由内置电源决定）		0.1W/1W		±(0.3% + 4.0W)
	测试时间	0.5～999.9s		0.1s		±(1% + 0.1s)
低压启动测试	电压	30.0～300.0V		0.1V		±(0.2%示数+0.5V)
	电流	30.000A		0.001A		±(0.2% + 0.01A)
	功率	9KW或3KW或5KW或10K（由内置电源决定）		0.1W/1W		±(0.3% + 4.0W)
	测试时间	0.5～999.9s		0.1s		±(1% + 0.1s)
并行测试	标配	接地+耐压
	选配	接地+功率，耐压+功率，接地+耐压+功率
供电种类	内置电源	根据规格选配
	外置电源	选配
控制与接口	PLC开关量	合格、不合格、测试中
	RS232	标配
	WiFi功能	标配
	USB	无
	LAN网口	无
随机附件	名称		单位		数量		备注
	产品说明书		本		1
	脚踏开关		套		1		已装机
	报警灯		套		1		已装机
	电源线		根		1
	测试治具		套		1		已装机
	合格证		本		1
	内置点检工装		套		1		选配
