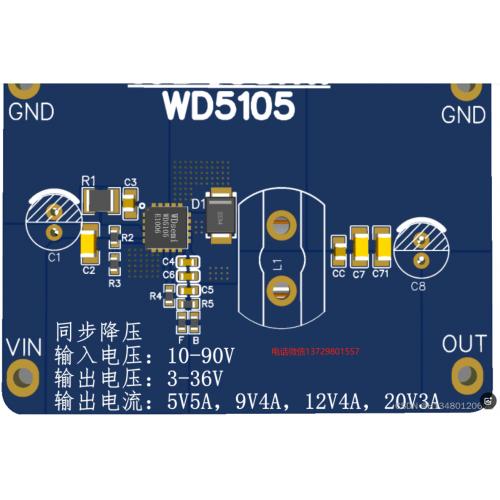

48V降12V同步转换IC(WD5105)

WD5105是一款高压同步降压控制器工作在9.2V至95V的宽输入电压范围内，WD5105提供4.5A连续负载电流，效率高达95%。WD5105采用固定频率峰值电流控制工作，内置补偿消除了对外部元件的需求。高侧MOSFET的逐周期电流限制保护转换器过载条件。如果过流条件持续的时间比现在更长，则会触发打嗝模式保护。 WD5105具有保护负载免受欠压、过流和过温等故障影响的保护功能。

WD5105采用QFN-20封装．

应用

●车载充电器

．电池充电器

．电源适配器

特征

●9.2V至95V输入电压范围

● 4.5A连续输出电流

●96％峰值效率

●495 μ A工作静态电流

●峰值电流模式控制

●100V19mΩ高边和低边MOSFET

·150kHz

●内部补偿使用方便

●高达90％占空比

●0.8v电压基准

●9个μA 关断电流

●150ms打嗝模式短路保护

●热关断功能

●QFN-20封装

应用信息

过流保护： WD5105实现电流模式控制，利用内部COMP电压逐周期控制高端MOSFET的开启和关闭。在每个周期中，开关电流与内部COMP电压产生的基准电流进行比较。当峰值开关电流与参考电流相交时，高端开关关闭。此外，如果输出过载条件发生的时间超过打嗝等待时间（设置为512个开关周期），则器件在打嗝时间达到16384个周期后关断并重启。在严重过流情况下，打嗝模式有助于降低器件功耗。
