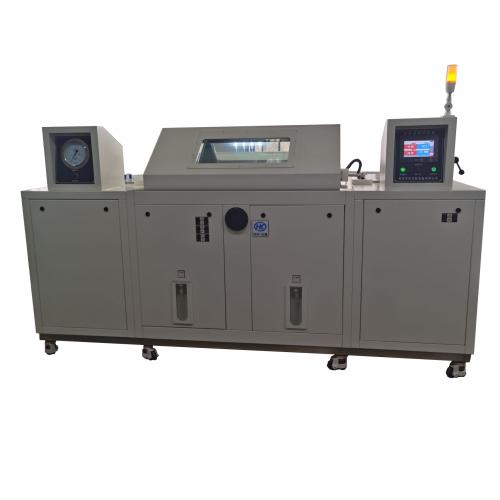

交变盐雾试验箱(JYWX)

一、复合盐雾试验箱产品特点

1. 蒸发器、加热器采用钛防腐材质；

2. 内胆采用2205优质不锈钢板，箱体底座、支架和饱和器等采用316不锈钢材质，耐腐耐温性更好、强度更高、更安全；

3. 两头控制柜，水路、电路分离，更安全；

4. 进口触摸屏控制器、更方便，更美观；

5. 喷雾异常报警，提醒及时排除故障恢复喷雾；

6. 干空气加热，收集的盐雾不会被水汽稀释而影响浓度和PH值，并且干湿转换快捷；

7. 高精度压力表，设定更方便更精确满足标准要求；

二、复合盐雾试验箱型号规格

1. 型      号：JYWX-010B

2. 工作室尺寸： D850*W1300*H600 mm（不含尖顶）

3. 外形尺寸约： 1600×3000×1450mm（深×宽×高，含尖顶；开盖高度2100mm）

三、复合盐雾试验箱满足标准

GB/T10125（ISO 9227）、GB/T2423.17（IEC68-2-11）；GB/T2423.18（IEC 60068-2-52）、GJB150.11A、GJB715.1(MIL-STD-1312-1)、GB/T1771（ISO7253）、GB/T12000(ISO4611)；GB/T5170.5、GB/T5170.8、GB/T10586、GB/T10587；DIN50021、DIN50907、RTCA/DO－160G等标准要求

四、复合盐雾试验箱技术指标

1. 温度范围：　20-70℃

2. 温度偏差：  ±2℃  （空载时）

3. 温度波动度： ±0.5℃   (空载时)

4. 温度均匀度： ≤2℃

5. 湿度范围：  20-98%RH

6. 湿度偏差：  ±3% R.H（±5%R.H，湿度在75%R.H以下)

7. 饱和温度：  37-70℃

典型试验条件：

A.盐雾

(1) 温度范围：　35\50℃

(2) 盐雾沉降量： 1-3ml/80cm2/h

(3) 试验方法：中性盐雾试验(NSS试验），乙酸盐雾试验（AASS试验），铜加速乙酸盐雾试验（CASS试验）

(4) 喷雾方式：气流喷雾式，连续/间隙任意。

B.湿热

(1) 温度范围：40-50℃

(2) 湿度范围: 93-98%RH

C.标准大气

(1) 温度范围：23℃

(2) 湿度范围：50%RH

D.热风干燥

(1) 温度范围：60℃

(2) 湿度范围：25%RH

E.GB/T2423.18-2021循环试验程序1-8

五、复合盐雾试验箱结构设计简介

1. 本盐雾腐蚀试验箱外形设计美观，结构合理，线条平滑、自然流畅。箱体内胆材料选用优质2205耐腐蚀不锈钢，外壳2205不锈钢或镀锌板喷塑（颜色7035），外表光洁明亮，耐腐蚀、易清洗、无泄露，耐温性好，强度高，不变形。各种辅助配件设施同样为耐腐蚀材料制作。

2. 上开式大门，观察窗可从外部观察到室内的试件状况而不影响试验结果；箱顶设计成110度***佳顶角，使试验过程中产生的冷凝水不会滴落到样品上影响试验结果。

3. 箱体加热升温快，温度分布均匀。样品架按国家标准设计成上下两层按15度和30度倾斜，也可采用挂钩方式。

六、复合盐雾试验箱加热及控制系统

1. 7寸液晶触摸屏专用可编程控制器；

(1) 两种控制方式（定值/程式）；

(2) 传感器类型：PT100传感器；

(3) 输出方式：PID控制输出；

(4) 湿度测量范围：1.0%--100%RH，误差±3%RH;

(5) 程式编辑：可编100组程式，每组程式***大可编100段，并可设置循环运行；

(6) 通信：以太网

(7) 存储采样间隔时间设置按每1分钟一次，能存储1个月以上的试验数据；

(8) 界面语言类型：中文/英文

2. 法国“施耐德”执行元器件

3. 采用防腐钛合金电热管

七、复合盐雾试验箱喷雾控制系统

1. 气动式喷雾方式，气压调节为两级调压式：一级为进气压力，一般调节为0.2~0.3MPa；二级为喷雾压力，为满足新标准中喷雾压力的精度要求，本设备喷雾压力表选用定制高精度压力表。

2. 采用挡板式喷雾器挂于工作室两端；特制石英玻璃喷嘴，无盐结晶，经雾化雾气扩散均匀而自由沉降在试验箱，喷雾器高度可调节、导向盐雾，雾粒细小、自然沉降；

3. 喷雾气体先经过油水分离器予以油水过滤稳压调节后进入饱和筒进行预热湿化,然后经过电磁阀和调压阀到达喷嘴

4. 盐水箱为内置隐藏式且储存容量大

5. 盐水雾化前经过沙芯过滤器过滤，避免杂物堵塞喷嘴

6. 试验室内放置两个标准集雾漏斗，通过管道连接到箱体外的量筒，以便随时监测沉降量

八、复合盐雾试验箱制冷系统

1. 压缩机：全封闭法国泰康；

2. 制冷方式：机械制冷；

3. 冷凝方式：强制风冷；

4. 制冷剂：环保型；

5. 全系统管路均作通气加压48H捡漏测试；

6. 内螺旋式冷媒铜管；

7. 防腐钛蒸发器；

8. 干燥过滤器、油分离器、电磁阀均采用进口原装件；

9. 除湿系统： 采用蒸发器盘管露点温度层流接触除湿方式；

九、复合盐雾试验箱安全保护系统

1. 试验箱超温保护、加热器超温保护、加湿器超温保护、饱和器超温保护；

2. 加湿器及饱和器缺水保护；

3. 喷雾异常报警；

4. 风机过热保护；

5. 制冷系统过载保护；

6. 制冷机组超压保护；

7. 试验运行指示、试验结束指示；

8. 无熔丝保护开关、漏电、欠相/逆相缺相保护；

十、复合盐雾试验箱设备使用条件

1. 环境温度：5℃～＋28℃；环境湿度：≤85%；通风良好（***好单独房间，通风良好或带排气扇）

2. 排水排雾要求：设备正后方2米距离内有①直径大于3cm、高度不超过5cm的排水口（含盐，酸性盐雾试验含酸）；②直径大于6cm的排气口（含盐，酸性盐雾试验含酸）

3. 气源要求：压力大于0.4MPa,额定排气量大于0.4m3/分钟，设备留有φ12mm快接头

4. 电源要求：AC380（ ±10%）V/50HZ；三相五线；预装容量：约15kW（设备电源线3米）

5. 水源要求：附近有自来水方便对设备内部加水及冲洗，另备有蒸馏水或去离子水

6. 试验要求氯化钠等相关试剂及PH仪等配套仪器
