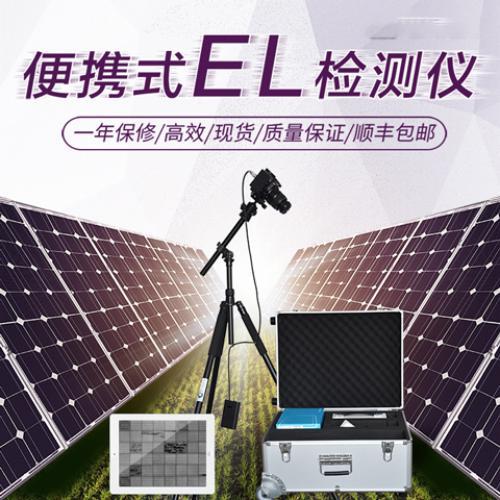

追光便携式EL测试仪(Z-EL5)_苏州追光新能源科技有限公司

产品应用场景：

追光便携式EL检测仪Z-EL5是一款专业级光伏组件检测设备，专为满足光伏电站精细化质量管理需求而设计。可广泛应用于组件到货验收、安装质量检查以及电站全生命周期运维管理等各个环节，为光伏系统的高效稳定运行提供全面的技术保障。在光伏电站建设初期，能够对进场组件进行快速、精准的质量筛查，有效识别因长途运输或安装不当导致的微裂纹、断栅等潜在缺陷。在日常运维管理过程中，该设备能够精准检测出组件PID衰减、焊接缺陷、隐裂等肉眼难以发现的隐性故障。设备配备的高精度成像系统可清晰呈现组件内部缺陷，为运维决策提供直观可靠的依据。此外，Z-EL5还可用于退役组件的回收评估工作。通过对组件状态的精准检测，为光伏资产的残值评估和梯次利用提供科学依据，实现光伏组件的全生命周期管理。

产品优势：

1.2400万级高感红外相机、图像解析更清晰

2.全时暗光自动对焦模块在夜晚测试具备更卓越的对焦性能

3.软件控制相机与电源的同步测试无需多步操作上电与拍照

4.程控恒流电源现场检测实现24小时不间断测试

5.储能电源现场检测无需任何准备即可测试

6.整机无线远程操作测试，一人即可完成整个项目

7.三防拉杆箱携带运输轻便安全

规格参数
类⽬	数值	Z-EL5
相机模块	像素	2476万像素（高感）
	分辨率	6000x4000
	芯片	23.5x15.6mm、CMOS传感器
	红外芯片	锗芯片 99.9%红外折射率
	精度	0.5.0mm/pixel
	检测速度	0.1～30s可调
	弱电流测试	可在3A弱电流呈现清晰隐裂成像
	光屏蔽	灯光、月光、星光、室内轻微太阳光、300辐照度以下太阳光对测试无影响
	检测面积	4000mm*3000mm
电源模块	容量	10AH
	电芯	高性能离锂电池
	输出电流	8A
	电流精度	0.1A
	输出电压	70V
	电压精度	0.1V
	负载功率	100W～600W；上限不高于700W
	检测数量	300～500块光伏板
	控制面板	LED数显程控面板
软件	登陆设置	账号+密码+授权码
	相机控制	可调节相机曝光时间、ISO、光圈等
	电源控制	可控制电源长时通电、可控制电源延迟通断电并同步拍照检测
	条码匹配	扫码器、摄像头、手动录入
支架系统	检测支架	1.5米铝合金支架
支架系统	检测云台	支架一体式安装，360度旋转
PC	电脑软件	检测自动检测，缺陷分类识别保存，文件夹日期管路，统计，增益，截图，相机参数调节，专业管理台式机软件
使用环境	沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境
质保售后	1年质保、24H响应、72H故障解决方案、备品备件协调

配置清单
序号	名称	规格	数量	单位
1	EL相机	2400万红外相机，全时暗光自动对焦，高感红外	1	台
2	EL红外镜头	18mm广角红外镜头；精度0.8mm	1	台
3	平板电脑	64G平板电脑	1	台
4	Wi-Fi传输模块	内置2.4G Wi-Fi模块	1	套
5	Wi-Fi控制模块	4G Wi-Fi软件控制模块；150米无线控制	1	套
6	数据线/充电器	标准	1	套
7	相机电池	标准	2	套
8	检测支架	3m碳纤维三脚架	1	套
9	检测云台	720云台	1	台
10	EL-DC智能移动电源	10AH储能，70V，700W，恒流恒压输出，程控，续航300～500块组件，APP软件控制通断电	1	台
11	上电线	5米	1	根
12	检测定位仪	十字镭射激光定位，快速定位检测组件位置	1	套
13	设备拉杆箱	专用三防仪器拉杆箱；	1	套
14	APP管理软件	无线控制相机检测；无线控制移动电源通断电，条码手动/扫码/视频录入并对应匹配检测图片，图片水印防伪；缺陷手动标记，缺陷Ai标记，缺陷识别分类保存；项目管理；检测报告导出word（图片报告，定位报告）；图像矫正；电站建模等功能	1	套
15	windows软件	检测自动检测，缺陷分类识别保存，文件夹日期管路，统计，增益，截图，相机参数调节，专业管理台式机软件	1	套
*	(额外可选1)	1500V组串电源(基础款可一次性36块组件)
*	(额外可选2)	2.5米防红外暗室(100%红外线屏蔽5~7级抗风白天户外组件检测)
*	适用场景	光伏电站安装前测试；支架上组件测试
