1.概述

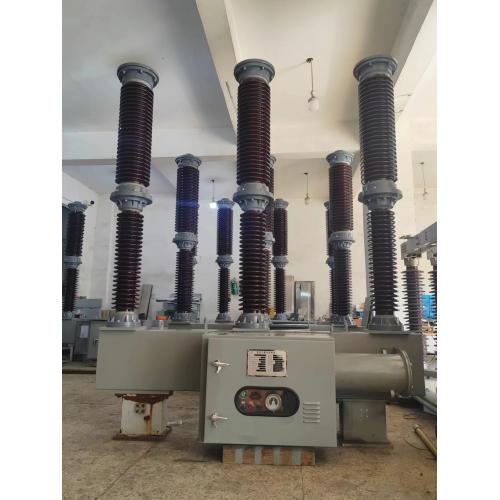

1.1 LW9—72.5/2500—31.5 型高压六氟化硫断路器系户  外三极交流 50Hz 高压电器设备， 主要用于输变电线路的保护， 也 可作联络断路器使用。断路器为三极组装在一个框架上，不能进 行单极操作。

1.2 LW9—72.5/2500—31.5 型高压六氟化硫断路器符合  GB1984《高压交流断路器》国家标准的要求，并满足 IEC60056

《高压交流断路器》国际电工委员会标准的要求。

1.3 使用环境条件

1.3.1 环境温度  -30℃~+40℃（-45℃~+40℃条件下开断 电流为 25kA）

1.3.2 海拔高度不超过  1000m

1.3.3 自然风速不超过  35m/s

1.3.4 积冰厚度不超过  10mm

1.3.5 地震地面加速度不超过

a.水平加速度  0.4g

b.垂直加速度  0.2g

1.3.6 ***大日温差  25℃

1.4 断路器采用六氟化硫（SF6 ）气体作为灭弧介质，六氟化 硫气体不但有良好的灭弧性能，而且电气绝缘性能非常好，气体 在开断时被压气筒压缩后喷向电弧并将电弧熄灭，开断的简单原 理如图 1。该断路器具有结构简单、开断性能良好， 并且操作平衡 等许多优点。它还是一种理想的切合电容器组及电抗器组的开 关。

1.4.1 优越的开断性能

断路器能够顺利地开断各种异常短路，例如反相状态断路器 两侧两极同时接地，近区故障以及包括断路器端部故障在内的其 它故障等。

1.4.2 操作噪音小

由于断路器密封，与大气隔绝，所以操作时没有气体喷出的 噪音。

1.4.3 结构简单、尺寸紧凑

灭弧室采用单断口，没有其它阀系统，所以结构非常简单、

尺寸紧凑。

1.4.4 检修维护工作量小

由于结构简单，并且断路器的灭弧室触头在六氟化硫气体中

开断时烧损量小， 所以断路器的维护工作量小， 检修周期比较长。

1.4.5 安全可靠

纯净的六氟化硫气体是无毒不可燃的，而且因为灭弧室密封

性好，所以断路器在使用上是安全可靠的。

静触指

电弧

喷 口

动弧触头

气 缸

中间触指

活 塞

图 1    开断原理

2. 产品的技术参数

2.1 断路器的主要技术参数  见表 1

表 1    断路器的主要技术参数
