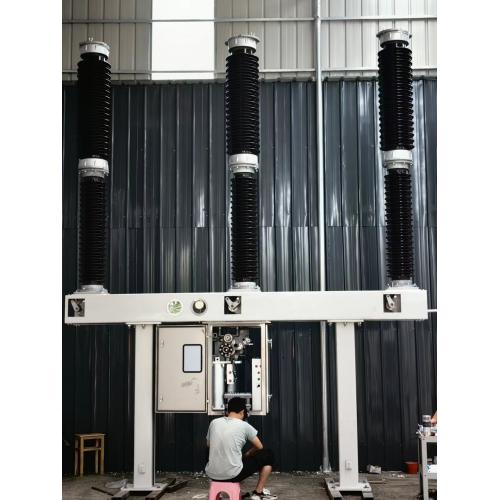

[新品] 六氟化硫断路器户外(LW36-126/3150)

１  概述

1.1  本手册适用于LW36-126型户外自能式高压六氟化硫断路器（配SRCT36-C弹簧机构）,它详细描述了断路器的安装使用和维护的有关内容,以及在此过程中需要注意的安全规范和可能出现的危险。任何操作人员在安装和使用断路器前需仔细阅读本说明书，在确保熟悉相关内容后方可操作。如果仍有疑问或需要更详细的资料，请与制造商联系。

1.2  LW36-126型户外自能式高压六氟化硫断路器适用于交流50Hz、126kV的电力系统中，是电力系统的控制和保护设备，也可以作为联络断路器使用。

1.3  断路器符合GB1984-2003《高压交流断路器》和IEC62271-100-2001《高压交流断路器》及QJ/RG.30.03.54-1999《LW36-145自能式断路器技术条件》的要求。断路器以SF₆气体为绝缘和灭弧介质，采用自能式灭弧原理，配用新型弹簧操动机构，具有开断能力强，操作功小，可靠性高的特点。

1.4 使用环境条件

正常使用环境条件符合GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定，即：

a. 周围环境温度    -40ºC ～+40ºC；

b. 海拔高度        不超过3000m；

c. 风速  不大于34m/s；

d. 日温差     不大于25ºC；

e. 日照强度  不大于0.1w/cm；

f. 月平均相对湿度　不大于90%；

g. 地震加速度      水平不大于0.2g，垂直不大于0.1g；

h. 覆冰厚度        不大于10mm；

i. 空气污秽程度  不超过GB5582中的Ⅳ级；

j. 安装场合     户外。

如果用户有特殊使用环境条件要求，可与制造商另行协商。

1.5  本手册在叙述过程中分“注意”和“警告”两类提示，对于“注意”的有关内容，若不执行有可能造成不便或轻微伤害，对于“警告”的内容，若不执行有可能造成人身伤害或设备损坏，此两类提示均以黑体字示出。
