LW30-145/3150六氟化硫断路器LW30-145/3150六氟化硫断路器LW30-145/3150六氟化硫断路器2 产品结构特点

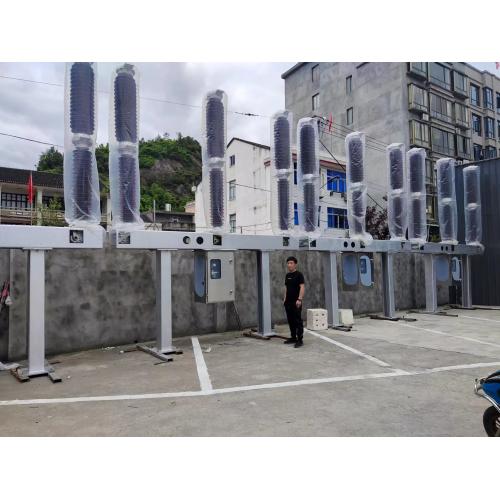

断路器采用三相瓷瓶支柱式结构,为户外设计,三相配用一个SRCT36-C弹簧操动机构,居中布置,三相连动,故外观新颖精致。断路器以SF6气体作为绝缘和灭弧介质,运行时断路器三极SF6气体应连通,并采用指针式密度继电器对其压力和密度进行监控。由于采用自能式灭弧原理,且在断路器运动系统中进行了优化设计,故有效的提高了机械效率,***大限度的降低了操作功。
2.1 主要技术参数
2.1.1断路器主要技术参数见表1。
表 1
序号
|
项目
|
单位
|
参数
|
参数
|
LW36-126W/
T3150-40
|
LW36-126W/
T3150-31.5(H)
|
1
|
适用环境
|
|
正常
|
高寒地区适用型
|
2
|
额定电压
|
kV
|
145
|
3
|
额定工频耐受电压(1min)
|
对地
|
K·230
|
断口间
|
K·(230+73)
|
4
|
额定雷电冲击耐受电压
|
对地
|
K·550
|
断口间
|
K·(550+103)
|
5
|
SF6气体零表压时的工频耐受电压(5min)
|
K·95
|
6
|
额定频率
|
Hz
|
50
|
7
|
额定电流
|
A
|
3150
|
8
|
首开级系数
|
|
1.5
|
9
|
额定短路开断电流IK
|
kA
|
40
|
31.5
|
10
|
额定短路关合电流(峰值)
|
100
|
80
|
11
|
额定短路耐受电流
|
40
|
31.5
|
12
|
额定峰值耐受电流
|
100
|
80
|
13
|
额定短路持续时间
|
s
|
4
|
14
|
额定失步开断电流
|
kA
|
10
|
8
|
15
|
近区故障开断电流
|
kA
|
90%Ik ,75%Ik
|
16
|
额定线路充电开合电流
|
A
|
31.5
|
17
|
额定操作顺序
|
|
O-0.3s-CO-180s-CO
|
18
|
主回路电阻
|
μΩ
|
≤35
|
19
|
额定六氟化硫气体压力(20ºC表压)
|
MPa
|
0.6
|
0.45
|
20
|
报警/***低功能压力(20ºC表压)*
|
0.55±0.015/0.50±0.015
|
0.40±0.015/0.34±0.015
|
21
|
SF6气体年漏气率
|
|
≤0.5%
|
22
|
SF6气体水分含量(V/V)
|
ppm
|
≤150
|
23
|
机械寿命
|
次
|
6000或10000
|
24
|
无线电干扰电平
|
μV
|
≤500
|
