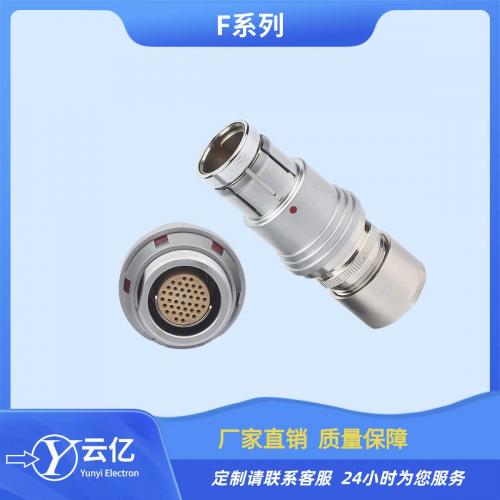

[促销] 插座推拉自锁连接器(TLN.105F.340.CLAD52Z)

F系列内容

F系列连接器产品简介

F系列微圆形高密度连接器为分瓣式推入拉出式结构，插合后具有自锁功能，内部采用半园定位片防止误 插，另有其行生T系列和C系列，分别有定位销定位片多 方定位系统，防止相同芯数上的错误插拔，同时还具备 盲插功能，使用起来方便快捷。 该系列连接器具有快速插拔、高密度、防水、小体积、盲插及寿命高等特点。特别适合于高密度安装、相对狭小的空间安装及使用旋转方式插合分离困难的场所。能应用于野外恶劣环境，防护等级IP68。

F系列连接器主要特点

安全的分瓣式推拉自锁系统；

多芯类型1-40芯；

焊接和印制板接针芯;

高密度安装，节省空间

内部半圆式定位，防止误插;

F系列连接器技术性能

机械寿命：5000次

振 动：频率10-2000Hz，加速度147m/5’，≤1um瞬断

冲 击：加速度490m/2，≤1um瞬断

工作温度：-55°C~+145°C

相对湿度：40°C时，达95%

IP68防护等级，防水。防沙；

360度屏蔽提供全方位的EMC防护

盐雾时间：珍珠铭72h；黑镍：96h;不锈钢3161：1000h

推拉自锁连接器的特点

快速插拔：推拉自锁连接器通过简单的推拉动作即可实现快速插拔，无需使用工具，大大提高了安装和拆卸的效率。

自动锁紧：在推出和回缩时，推拉自锁连接器能够自动锁紧，避免了传统机械锁销的使用，提高了连接的稳定性和可靠性。

紧凑灵活：这种连接器设计紧凑，适用于空间有限和高密度安装的应用场合，如军工、医疗设备、工业自动化等领域。

多芯多样：支持信号、数据和电力传输，提供多种引脚分配和防插错编码，满足不同应用需求。

防护等级：具备IP65-68的防水防尘等级，提供360°全EMC防护，能够吸收振动和冲击能量。

 推拉自锁连接器的应用领域

军工应用：在雷达、夜视镜、瞄准仪、电台、头盔、对讲机、测速仪和军用加固笔记本等设备中得到广泛应用。

工业自动化：适用于自动化生产线、机器人、传感器网络等工业自动化设备。

医疗设备：在医疗监护设备、诊断设备、治疗设备等医疗设备中提供稳定的连接。

消费电子：在智能手机、平板电脑、笔记本电脑等消费电子产品中提供便捷的连接解决方案。

 推拉自锁连接器的生产工艺

推拉自锁连接器的制造过程通常包括以下四个阶段：

1. 冲压：通过高速冲压机将金属带冲压成插针。

2. 电镀：对冲压好的插针进行电镀，以镀上各种金属涂层。

3. 注塑：制造塑料盒座，通常通过注塑工艺完成。

4. 组装：将电镀好的插针与注塑盒座组装成完整的连接器。
