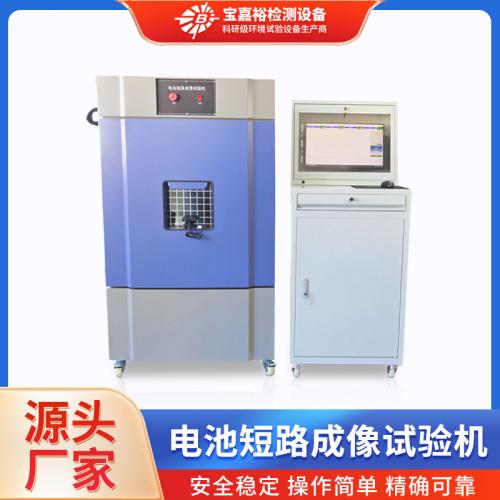

10000A电池短路试验机电脑采集控制(BJY-10000A)

一、产品名称：10000A电池短路试验机

二、产品型号：BJY-10000A

三、产品概述：

本设备综合多种电池短路试验标准要求而设计，主要用于电芯外部短路测试。模拟在锂电正负极输出端子连接一定外部电阻值时，通过外部短路测试验证锂电池的安全性。；另外在短路装置的线路设计上也须能够承受大电流的冲击，所以我们选用了工业级直流电磁接触器及全铜接线柱和内部铜板导流，宽厚的铜板有效提高散热效果，使大电流短路装置更安全，有效减少试验设备的损耗，确保试验数据的准确性。

四、满足标准：

GB 18287 -2013 《移动电话用锂离子蓄电池及蓄电池组总规范》

GB/T 8897.4-2008 《原电池 第4部分：锂电池的安全要求》

UL 1642:2012 《锂电池安全标准》

UN38.3(2012) 《关于危险货物运输的建议书—试验和标准手册》第三部分

IEC62133-2012 《含碱性或非酸性电解液的蓄电池及蓄电池组的安全要求》

GB/T 31241-2014 《便携式电子产品用锂离子电池和电池组 安全要求》

GB/T 31467.3-2015 《电动汽车用锂离子动力蓄电池包和系统-

GB/T 31485-2015 《电动汽车用动力蓄电池安全要求及试验方法》

GB 38031-2020 《电动汽车用动力蓄电池安全要求》

GB/ T36276-2023 《电力储能用锂离子电池》

五、设备结构特点：

六、常温外部短路测试方法及要求：

1. 测试对象为电芯、电池模组、蓄电池包或蓄电池系统

2. 将电池按照标准规定的试验方法充满电后，放置在20℃±5 的环境中，待电池温度达到20℃±5 ℃后，再放置30min。然后用导线连接电池正负极端，并确保全部外部电阻；

3. 保护装置起作用，蓄电池系统无泄漏、外壳破裂、着火或爆炸等现象，试验后的绝缘电阻

值不小于100Ω/V，电池应不起火，不爆炸，***高温度不超过150℃。

七．接触器特点概述：

  接触器具有远距离接通与断开电流功能，额定工作电流1000A ，装置磁吹/栅灭弧系统，触头采用银合金制作，采用电磁驱动方式吸合、保证长时间大电流运行

八、远程控制：

  采用电脑控制采集，可远距离控制

九、安全系统设计：

急停控制系统功能；

十、外部短路主要参数：

主要技术指标：

1、短路额定电流：10000A；

2、短路方式：电磁吸合；

3、辅助功能：具备电压、电流、温度采集 ；

4、电流采集：0~10000A；

5、电流精度：±0.5%F.S.；

6、电流采集通道数： 1CH；

7、电流采集频率： 50Hz；

8、电压采集：0~10V ；

9、电压采集精度：±0.5%F.S；

10、电压采集通道数： 1CH；

11、电压采集频率： 50Hz；

12、温度采集：0~1200℃；

13、温度精度：±0.5%F.S；

14、温度采集通道数：1CH；

15、温度采集频率：10Hz；

16、响应时间：≤5μs；

17、数据输出：配有USB接口，可连接下载导出数据报告；

18、控制方式：电脑式控制，采集频率50Hz；

19、监控录像：400W像素工业摄像头1个

20、远程控制距离：≥10米；

21、短路主机外形尺寸：800x850x1430mm（长x宽x高）以***终设计为准

22、重量约200kg以***终设计为准

23、电源功率：0.5kW，AC220V 50HZ
