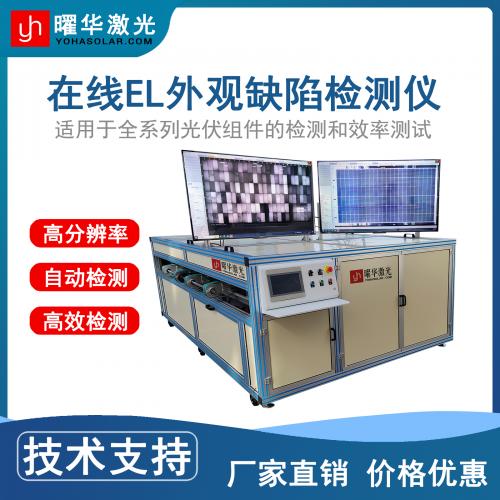

组件EL外观缺陷测试仪(YH-EL)

组件EL外观缺陷测试仪
供应商参考报价:面议
  供应商信息
· 武汉曜华激光科技有限公司 [湖北省] 加为商业伙伴
  发送站内消息
联系人: 黄先生
所在城市: 湖北省 武汉市
联系我们 更多产品 进入商铺

详细信息

光伏组件EL外观缺陷检测仪是一种集成电致发光(EL)检测和可见光外观检测功能于一体的自动化设备,它通过在暗室中对通电组件施加电流激发其内部发光,利用高灵敏度相机捕捉EL图像,并同步采集组件表面可见光图像,从而智能识别、定位并分析组件内部的隐裂、碎片、断栅、虚焊、黑芯片、污染等缺陷,以及表面的划伤、崩边、脏污、色差、异物、封装不良、电池片破损、焊带偏移等外观问题,是实现光伏组件全流程质量控制和可靠性保障的关键检测装备。



产品特点包括:

集成了电致发光(EL)检测与可见光外观检测双重功能,不仅能精准识别组件内部隐裂、碎片、断栅、虚焊、黑芯片等微观缺陷,还能全面检出表面划伤、崩边、脏污、色差、异物、封装不良、焊带偏移等外观瑕疵,实现一体化全面检测。

采用高精度相机在暗室环境下捕捉通电组件的EL发光图像,结合先进的图像处理与AI智能算法,自动化完成缺陷的识别、定位、分类与分析,大幅提升检测效率和准确率,减少人工依赖。

具备毫秒级图像采集与处理速度,配合自动化流水线设计,支持在线高速检测,满足光伏组件生产线的高通量、快节奏质量控制需求,保障生产效率和产品良率。

提供清晰直观的缺陷报告与可视化数据,为工艺改进和质量追溯提供可靠依据,是保障光伏组件长期可靠性、提升产品竞争力不可或缺的核心质量管控装备。



技术参数如下:

型号规格:YH-EL8

适用工序:层压前、后组件缺陷检测

测试规格:各类单晶、多晶电池组件

相机类型:专业工业相机

分辨率:EL:6000万像素、外观:24000万像素

拍摄模式:8相机面阵模式

灵敏度:可检测出裂纹宽度小于0.03mm

上料方式:自动上下料

检测方式:在线自动检测

有效测试面积:2600*1500mm

稳压电源:60V/20A

图像采集时间:100~700ms

电源:220V/50HZ

设备尺寸:3095×2220×1665mm



产品应用包括:

生产线在线质检:集成于光伏组件自动化生产线末端,对刚完成封装的组件进行高速、全自动的EL与外观缺陷检测,是保障出厂产品质量、控制生产良率的核心环节。

实验室精细分析:应用于制造企业或第三方检测机构的实验室,对原材料(如电池片)、制程样品、成品组件进行更深入、更精确的缺陷诊断、工艺效果评估及失效分析。

电站运维与诊断:通过(通常是便携式或移动式)EL检测设备,在光伏电站建设期(检查安装损伤)和运行期(定位热斑、隐裂、PID等故障组件),进行现场质量检查、性能评估和故障排查。

研发与认证测试:服务于组件研发机构和认证测试中心,在新产品开发、新材料/新工艺验证、长期可靠性研究(如老化测试前后对比)以及满足IEC/UL等标准认证要求的过程中,提供关键的缺陷检测与质量评估数据。
