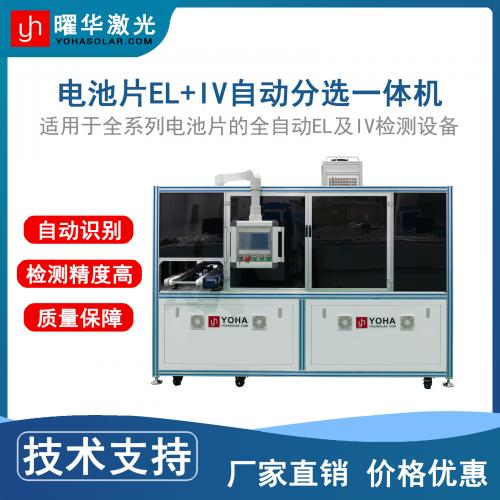

自动太阳能电池片EL+IV分选一体机(YHZD-ELIV)

自动太阳能电池片EL+IV分选一体机
供应商参考报价:面议
  供应商信息
· 武汉曜华激光科技有限公司 [湖北省] 加为商业伙伴
  发送站内消息
联系人: 黄先生
所在城市: 湖北省 武汉市
联系我们 更多产品 进入商铺

详细信息

自动太阳能电池片EL+IV一体机是一种高度集成化的先进检测设备,专为光伏行业设计,用于高效、精准地完成太阳能电池片的在线质量检测与性能评估。它创新性地将EL(电致发光)缺陷检测与IV(电流-电压特性)性能测试功能融合于单一自动化平台,通过机械臂或传送带自动上下料,并引导电池片依次经过暗室环境下的EL成像系统和IV测试工位,同步获取电池片的内部隐裂、断栅、碎片等缺陷图像,以及关键电性能参数(如效率、开路电压、短路电流、填充因子等)。该设备显著提升了检测效率和一致性,是电池片生产过程中质量控制、工艺优化及分档筛选的核心装备,确保产品符合高标准要求。



产品特点包括:

双功能集成:EL查缺陷(隐裂、烧结问题),IV测性能(效率、功率)。

全自动化:自动上/下料、定位、测试,无缝衔接生产线。

高效精准:高速测试(通常可达数千片/小时),高分辨率EL成像。

智能分析:软件自动识别缺陷、分档,生成报告。

工艺闭环:实时数据反馈指导生产调整,提升良率。



技术参数如下:

型号规格:YHZD-ELIV

电池片规格:可检测单晶、多晶电池片、PERC、HJT、TOPCon等

相机像素:500万像素

相机类型:定制高清工业相机

测试方向:垂直向下

光源:符合IEC60904-9:2020标准

辐照度不稳定性:≤2%

辐照度不均匀性:≤2%

单次闪光脉冲:10ms

产能:2000~5000片/小时

碎片率:≤0.05%(正A级片)

灵敏度:可检测出裂纹宽度小于0.03mm

上料方式:自动上下料

有效测试面积:230*230mm

分选料盒:8个分选料盒(可选配)

功能扩展:可增配AOI/PL检测功能



产品应用包括:

光伏电池片制造厂:作为生产线上的关键质量控制点,自动检测电池片内部的隐裂、裂纹、断栅、虚焊、碎片、崩边、黑斑、杂质等缺陷,自动将不良品分拣剔除,防止流入下道工序。以及对电池片进行功率检测分档。

光伏组件制造厂:来料检测,在电池片投入串焊工序前,进行EL检测,确保接收的电池片符合质量要求,避免有隐裂等缺陷的电池片被制成组件导致潜在失效(如热斑),以及IV测试,确保生产的组件内的电池片为统一规格。

实验室:对光伏电池片进行研究分析,以研究新型的光伏组件。
