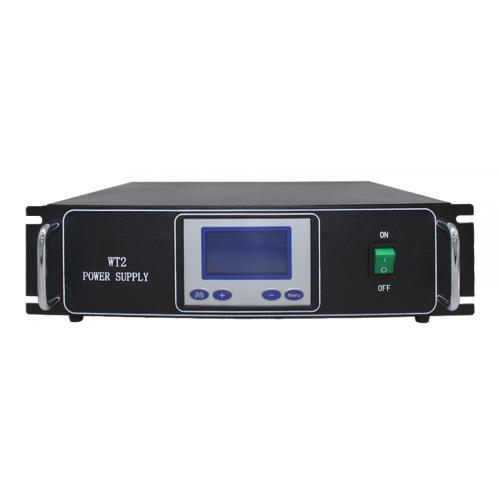

WT2直流叠加脉冲开关电源

直流叠加脉冲开关电源【跃迁光电】

一、基础产品信息

1.产品名称：WT2直流叠加脉冲开关电源

2.电源类型：全数控智能电源

3.外形尺寸：400*95*370mm

4.冷却方式：风冷

5.核心特性：可输出直流叠加脉冲的复合波形，一台实现两台电源功能

二、电气输入输出参数

1.输入电压：AC220V±10%

2.输出功率：1KW

3.输出电流：0~20A（系列参数）

4.输出电压：50V~50KV（系列参数），分正负极性

5.脉冲频率：1Hz-255Hz

6.输出波形：直流叠加正弦波、方波、三角波、锯齿波等脉冲波形

7.工作方式：可调恒压，直流电压、脉冲电压独立可调

三、控制与显示配置

1.控制方式：电源面板按键控制；TTL电平模拟信号控制；485数字接口通讯（可定制232接口）；物联网WIFI连接，支持远程网络监控

2.模拟信号控制功能：可控制工作停止、输出电压/电流/功率调节，带外部开路保护（适配水流保护）

3.电源开关：DB9针接口

4.显示方式：中英文液晶显示

四、安全防护与绝缘耐压

1.绝缘等级：B级

2.防护等级：IP20

3.保护响应时间：1μS

4.输入输出对外壳电阻：≥20MΩ

5.输入对外壳耐压：2000V/1min

6.输入对输出耐压：3500V/1min

五、使用环境要求

1.工作温度：-35～+45℃

2.工作湿度：≤85%

六、定制与标配说明

1.出厂标配：模拟接口和485数字接口

2.定制服务：可定制232数字接口，支持其他参数定制开发

七、适用领域

科学研究等需要直流叠加脉冲复合波形的场合
