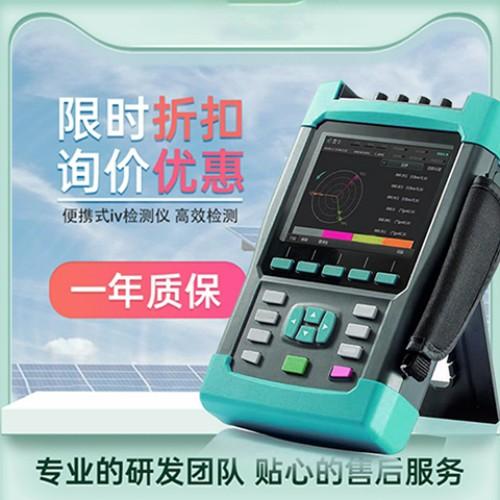

便携式IV检测仪(HS-IV01)_苏州海森维创电子科技有限公司

产品优势：

1、0~200V高精度曲线测试

2、STC标称参数转化测试

3、组件扫码功能，检测数据自动匹配组件条码

4、可连续性测试光伏电池IV数据

5、具备环境温度检测、电池板温度检测等环境检测功能

6、支持光伏电池片的户外验证

7、长达10H持续续航

应用场景：

单组件测试组串测试辐照测试发电量测试

可识别缺陷类型：

阴影遮挡	灰尘衰减	STC对⽐	填充因⼦	IV曲线	***⼤功率
***⼤功率电流	辐照度	环境温度	组件温度	PV曲线	转换效率

海森维创 HS-IV01规格参数：

类目	数值	HS-IV01
电压	测量范围	0V～200V
	测量精度	0.01V
	测试准确度	±0.2%±0.1V
电流	测量范围	0A～30A
	测量精度	0.001A
	测试准确度	±0.2%±0.01A
***大功率测试	重复性精度	±0.2%±0.05W
	***大功率测试范围	0.1W～1000W
	转换到STC下***大功率精准度	优于±3%
温度	环境温度测量范围	-30°C～100°C
	电池温度测量范围	-30°C～100°C
	温度测试精准度	±1°C
PR值	累计发电量监测	连续性组件与组串发电量监测并生成曲线
	连续性测试	可设置 >30s 的间隔自动测试
	辐照度监测	辐照度连续性监测并记录生成曲线
	PR值	自动生成PR值并生成PR曲线
	存储	U盘
IV测试	电流电压功率	曲线生成
	环境温度	监测与记录
	背板温度	监测与记录
	组件倾斜角	监测与记录
	STC转化	标称功率转化并生成曲线
	校准值	组件模型创建与校准
辐照度	辐照度测量范围	0～1800W/m2
辐照度	辐照度测量精度	优于±3%
极性测试	光伏组件正负极	光伏组件极性测试
主机软件	测试周期	10s
	数据点	512点
	数据存储	>20000数值
	连续性测试	20s
	条码录入	无线扫码/手动录入
	中英文界⾯	可切换
	光伏组件型号数据库	通用
APP无线软件	平台系统	安卓
	无线控制功能	辐照度连接、主机连接、单次测试、连续性测试、pr测试、辐照度采集测试
	辐照计控制	1～3台辐照计 IP匹配设置连接
	测试结果查看	IV曲线/电性能/STC数值实时查看
	测试数据比对	可进行多组检测数据比对性查看
	主机数据导出	IV主机数据导出平板或U盘
	PR测试数据管理	PR测试数据管理/导出/删除/
	光伏Ai云	测试数据与PR数据可自动上传光伏云备份
	组件数据模型管理	新建、删除、更新设备类各厂家组件模型
联机拓展	扩展多机一键同步控制	多台设备联机同步监测不同组串iv连续性测试

海森维创 HS-IV01硬件参数：

类目	数值	HS-IV01
主机参数	无线传输距离	50米
	扩容存储	SD卡
	显示屏	640x480，4英寸LED
	供电方式	内置锂电池/电源适配器
	电池参数	14.8V/4400mAH
	电池续航	8小时
	尺寸	160x83x33mm
	重量	2.3kg
	工作温度	-10°C～50°C
	存储温度	-20°C～60°C
	湿度	5～95%RH
辐照计参数	接口	RS232串口，蓝牙
	重量	450g
	电源	4节AAA电池
温度传感器	标准	温度检测

海森维创 HS-IV01配置清单：

序号	名称	规格	数量	单位
1	主机	仪器测试主机	1	台
2	辐照计	标准、无线连接	1	台
3	辐照计支架	标准	1	台
4	温度探头套件	温度传感器、无线连接	1	套
5	电源适配器	标准	1	个
6	APP软件套装	APP设备无线操作、数据分析、数据查看导出、云存储、云分析、STC报告制作	1	套
7	测试套装	⾹蕉头测试线+鳄鱼钳、4米	1	套
8	用户手册	标准	1	台
9	售后资料	质保卡，合格证等	1	套
