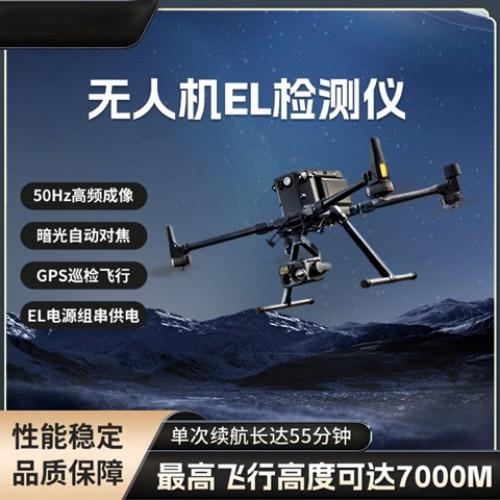

无人机EL检测仪(HS-W33)

W33光伏无人机检测设备性能

无人机

4轴无人机

EL云台相机

HS102

EL视频扫描*

基础原生高感红外芯片，可实现高清组串级EL视频扫描功能

带屏遥控器

遥控飞机、云台、红外相机和可见光相机，可调节相机相关配置参数，显示屏查看实时检测图像，可控制切换拍照与视频功能

无人机定位

北斗 BeiDou；GPS；GLONASS；Galileo

无人机电池

标配1组

飞行时间

55分钟

无人机

外形尺寸

430mm*420mm*430mm（螺旋桨、机臂折叠、带起落架）；

重量

6.47kg（含1块电池）

推荐***大起飞重量

9.2kg

悬停时间

无负载:55min   负载：45min

***远续航里程

15km（无风环境）

IP防护等级

IP55

视觉避障物感知范围

前后左右：0.7～40m

上下：0.6～30m

红外避障感知范围

0.1～8m

上下补光灯

5m

FPV摄像头

960P

工作环境温度

-20°C至50°C

云台参数

无线接口

2.4GHz

工作温度

-20～50℃

重量

900g （280W*370D*340H）

角度抖动量

±0.02

***大可控转速

旋转角度 200°/s；俯仰方向 100°/s；横转方向 30°/s

可控转动范围

旋转角度 360°；俯仰方向 ±450°；横转方向 30°/s

EL相机

产品指标

针对光伏检测集成设备

组件类型

晶硅组件 / 薄膜组件  CIGS / 钙钛矿

红外分辨率

4K

红外像素

2400万

检测模式

无人机挂载检测

GPS记录

EL成像图自动记录GPS/北斗、经纬度定位坐标

缺陷定位

卫星经纬度坐标定位，可精准导航找到每块缺陷组件坐标点

缺陷定位建模

缺陷坐标图，可通过云自动匹配覆盖定位至电站数字孪生建模

EL自动巡检

可对接组串控制器，实现光伏电站航线无人化自动飞行巡检拍摄

EL工作距离

1～30m

对焦方式

全时暗光自动对焦

有效对焦距离

全自动对焦范围 ≧10米

空间精度

0.1 mm/pixel

空间分辨率

1.3 mRad

清晰度

4K清晰度

扫描效率

2h / 1MW

拍照效率

4h/1MW

***大检测范围

2～38块组件视频扫描/2～38块组件成像

视场角

45°× 45°

隐裂检测精度

1mm

无线模块

长频5G无线模块

上电方式

多组件供电/组串供电/汇流箱供电

红外测控技术

视频扫描式检测，用户可直接通过实时画面，扫描光伏阵列整体或局部内部缺陷

流视频输出

USB至PC，HDMI至兼容HDMI显示器，6000分辨率

视频格式输出

MOV

图片格式输出

JPEG

操作界面

中文/（可选英文）

夜视仪功能

有

搭载设备

手机/平板/电脑

电源搭载

1）组串式 8kw 程控电源

2）Wi-Fi无线控制

3）电压 0～1500V ；精度 ±0.1%

4）电流 0～5A ；精度 ±1%

5）程控面板设定定时上电与定时自动断电，可面板编程

6）设定上电电流电压自动变化（变化值提前面板设定存储）

7）设定多组不同缺陷检测类型的电流电压数值，并实现一键切换与程序自动切换

8）可无线APP远程控制电源的电流电压调节与通断电

9）电流电压恒定设置，一键上电，无需调节

10）程控恒温、程控组串逆电流保护

11）重量＜20kg

12）外接AC220 / AC380供电

具备程控，恒流，分压，缓冲，抗逆电流，防静电，防短路，防过载，防漏电

组串控制器

1）1～30路组串远程切换上电；***大单台设备同时控制30路组串输出通断电

2）内置储能电池  续航>8小时，可显示设备电量

3）1500V20A输出

4）可定时自动切换支路通断电，并同步无人机飞行轨迹实现自动巡检

5）支路通断电指示灯

6）无线遥控距离1～200米；

7）通讯接口：RS485通讯接口、Wi-Fi控制器

8）通讯可联动无人机自动巡检轨迹并自动切换对应轨迹下方光伏组串电路上电。

EL测试线

测试专用软线  正负线 2.5米一组；配套20组

EL电源线

100米绕线盘

使用环境

夜晚

飞控系统

底图建模

可设置电站地图进行地图建模

航航点飞行

根据规划轨迹自动飞行，并可在每个航点自动拍照检测

GPS自动巡检

可根据地图建模进行GPS自动飞行巡检内部缺陷

打点定位

可将缺陷组件位置共享至其他在线平台

双控切换

可快速切换两台遥控器的控制权限

断点续航

无人机返航更换电池后可回断航处继续执行巡检任务

云管理平台

数据存储

EL图像云存储、EL图像APP云端自动上传、存储容量不低于50G

EL检测电站建模

1）光伏电站正射图建模、CAD比对建模（双模式）

2）手动图表精准建模

电站管理

1）不同电站的检测图，电站建模，Ai识别图，检测报告管理

2）移动端云存储自动生成电站管理类目

图片处理

1）不同电站项目图片管理

2）图片编辑、正摄、标记、下载

3）匹配电站建模定位

4）生成处理报告

AI自动识别（EL）

1）不同电站同步管理原图与识别图

2）隐裂等缺陷识别率不低于95%

3）识别类型 隐裂/破片/碎片/短路/黑边/断栅等

4）缺陷种类自动统计

5）识别结果自动生成全新文件夹

6）Ai识别自动标记缺陷位置并自动分类类型

7）自动生成检测报告（插图）

8）***大识别速度 单次跑图20万张，100ms/p

AI自动识别（IR）

1）不同电站同步管理原图与识别图

2）红外图像Ai自动识别、自然光图像Ai自动识别

3）Ai识别标记并分类

4）红外Ai识别类型 热斑/短路/二极管故障/遮挡/脏污/断路等

5）可见光Ai识别类型 缺失/变形/破碎/鸟粪/积雪/阳光反射/遮挡/脏污等

6）自动生成检测报告（插图）

8）***大识别速度 单次跑图20万张，100ms/p

电站缺陷消缺

（云平台）

1）电站模型管理

2）Ai识别数据管理

3）Ai数据同步移动端电站数字孪生地图显示

电站缺陷消缺

（移动端）

1）Ai数据同步云平台显示

2）EL / 红外 / 可见光 电站数字孪生地图建模显示

3）电站数字孪生地图缺陷定位与导航

4）电站数字孪生地图缺陷定位与检测图像查看/放大/变更/消缺

5）电站数字孪生地图缺陷定位导航可调用导航软件

Ai模型训练

可针对特殊模型进行Ai识别训练自动迭代大数据模型（使用无人机、便携式EL、流水线、大批量检测图跑图识别）

云端自适应上传

App（安卓/ios）可联网自动上传平板图片至云平台

电性能分析管理

1）光伏板STC计算、光伏电站系统效率值计算PR

2）可对IV测试仪、辐照度测试以及word、excel等电站运维管理报表上传管理

HS-W33 标配配置清单

数量

单位

无人机

M400 RTK 标准版 （配套1组电池+电池箱+遥控器+机身）

1

套

无人机保险

旗舰款保险 4万额度内免费维修

1

份

第三方责任险

无人机第三方责任险 100万额度

1

份

云台相机

HS102（4K  2000万像素 全自动实时对焦 GPS定位）

1

套

组串电源

0～1500V；0～5A；程控Wi-Fi；APP无线控制参数调节与通断电

1

套

组串控制器

0～30路 光伏组串同步控制，200米范围远程切换组串通断电，储能续航≧8小时，1500V30A负载功率，电量数显，可联动无人机实现组串自动上电与巡检轨迹对应的自动检测。

1

套

组串控制器线

20组，高压高流测试专用软线

1

套

云管理平台

电站正摄图建模、CSD比对建模、EL图片覆盖建模双光消缺定位，EL图片编辑与处理，EL图片Ai批量识别 并生成检测报告，等

1

套

EL上电绕线盘

100米

1

套

售后条款

清单

无人机机身M400RTK、无人机机身旗舰款保险、1块无人机电池、无人机电池充电箱、无人机螺旋桨、无人机数据线、带屏遥控器、EL云台相机HS102、EL程控电源HS150050、EL组串控制器HSPU30、EL上电线、软件包免费版、云管理平台免费版

质保

整机一年保修，质保期内因自身质量造成的问题，免费维修。

损耗品：电池/螺旋桨/起落架，不在保修范围内

保险（选配）

12800元（无人机机身险 一年版）提供1块电池免费换新，提供40000保险额度。

25000元（无人机EL相机险 一年版）提供100000保险额度。

1500元（第三方责任险）提供100万保险额度

无人机电池（选配）

1块电池8000；3块电池可实现边充电边使用的循环检测

培训

设备培训一次

可选配置（不计算入标配清单）

热成像相机

分辨率：1280 × 1024

热成像Ai诊断软件

底图管理

可加载光伏电站高清正射底图，以保证可清晰看到光伏场站的每⼀块组件，为后期热斑精准定位提供依据

能够管理多种格式（栅格、矢量）的底图数据

当电站没有实测底图数据时，该系统能够自动采集在线遥感影像，具有离线缓存功能，适用于无网络的现场作业可导入高精度测绘底图

航线与相片覆盖范围显示

可回溯、查看⼀次飞行过程中飞机的轨迹，以及所覆盖的电站区域，防止漏拍

热成像图渲染

为热红外图像提供多种着色颜色方案，以适用于不同的场景的色彩识别

热斑识别

能够直接从图像中进行非人工干预的自动检测异常点检验，自动标记和记录位置信息；自动识别热斑，识别准确率80%

手动标记

通过对热红外照片的浏览，可以手工标出照片中故障点的位置以及类型。该信息被自动保存下来，用于故障点实际地理位置的计算，能处理各种类型故障

故障诊断

可对热斑发生原因（故障）进行非人工干预的自动诊断，能够自动识别的故障类型包括：电池片制造原因造成热斑；硅材料缺陷；电池制造过程中去边不彻底、边缘短路；烧结不良，串联电阻过⼤；烧结过度，PN结烧透短路；混入低效电池片；玻璃爆裂；玻璃表⾯异物；电池片衰减不⼀致等；因组件异常运行形成热斑：电池裂片、组件烧坏及阴影、灰尘、雪和附着物遮挡、草木遮挡、组接线盒问题、二极管、组串整体不发电等问题；电池片、组件、组串可能存在的其他问题；可进行故障等级划分，内容应包含但不限于故障位置⾯积及温度等

保证准确率的前提下，按照50MW容量系统完成运算及生成报告，提供故障信息查询功能、导航检修功能

故障定位

能够增加标记的故障点信息，结合GIS底图，计算出每个故障点的实际地理位置，并显示在GIS底图上，标识可精确到组件块（1m以内），方便运维人员根据故障位置进行光伏板维护。具备全部故障图像、位置、导航功能，可以不同故障类型，分类检索。并能够记录、编辑运行人员工作情况

报告生成

对飞行采集数据快速、简便的分析，将所有航拍照片和热成像照片和故障定位点做有效关联，现场可快速生成可编辑事故报告，方便巡检人员进⼀步查找、处理问题。报告的模板可根据用户需求进行定制，自动生成WORD巡检报告，内容包含但不限于巡检情况、智能识别结果、故障等级划分、故障位置、图像等内容

消缺APP

可对检测完的红外电站统计故障点，并导入APP软件内，用户可根据APP标注的故障点进行导航并进行故障排查消缺

电站组件统计

可对光伏电站的所有组件进行清点数量数据

私有化部署

PC电脑私有化部署，永久使用，不限电站，不限区域，不限数量
