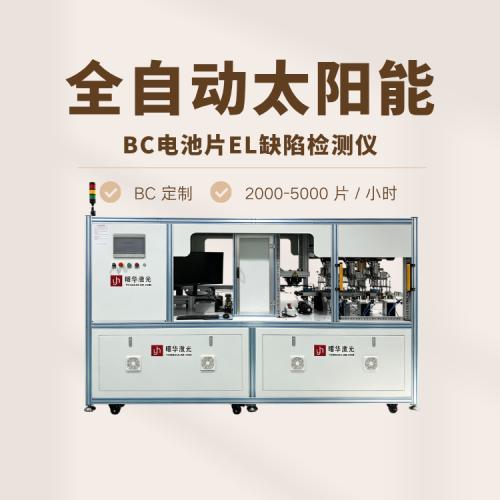

太阳能 BC 电池片自动 IV+EL 分选一体机产品介绍

一、核心功能与检测能力

设备搭载两大核心检测单元，实现双维度品质管控。IV 测试系统采用长寿命进口脉冲氙灯光源，符合 IEC60904-9 行业光谱标准，辐照强度稳定 1000W/㎡，可调区间 200–1200W/㎡，辐照不均匀、不稳定度均≤±2%；搭配高精度四通道采集卡与线性电子负载，精准测算 Isc、Voc、Pmax、EFF、Rs、Rsh 等全电性能参数，电压分辨率 1mV、电流分辨率 1mA，测量误差控制 ±1% 以内，氙灯使用寿命可达 10 万次。

EL 检测配备 230 万像素定制工业相机，密闭暗室隔绝外界光线干扰，AI 智能识别算法可自动检出隐裂、碎片、断栅、虚焊、黑斑、划痕等全部隐性缺陷，漏判率≤0.3%，不良过判率约 3%，识别稳定可靠；专用 BC 背面探针工装无损接触电池电极，兼顾成像清晰度与电池防护。

整机自动化流程完整：双工位上料盒一用一备，可自动分离电池隔离纸；伺服精准定位，皮带独立传输，节拍稳定在 1.4–1.6 秒 / 片，小时产能 2200–2600 片；配置 4 个下料盒分区收纳良品与不良品，依据 EL 缺陷、IV 功率数据自动完成分级分拣。设备自身造成破片率≤0.05%，运行稼动率≥99%。

二、关键技术参数

1. 适配物料：182×182–230×230mm BC 电池，厚度 0.16–0.22mm，兼容半片、三分片，栅线 0–20BB；
2. 产能节拍：2200–2600 片 / 小时，单循环 1.4–1.6s；
3. 可靠性指标：MTBF≥500 小时，故障修复时间 MTTR≤1 小时；
4. 动力环境：供电 AC220V/15A，整机功率 3KW；气源 0.6–0.8Mpa、300L/min；工作环境 20–40℃、湿度＜85% RH；
5. 硬件配置：西门子 PLC、上银滑块、SMC 气缸电磁阀、松下 / 汇川伺服电机；自主研发软件支持终身免费升级；
6. 整机规格：外形 2680×1920×1960mm，设备净重 800KG，运行噪音≤20dB。

三、设备优势与配套服务

设备采用双检布局，单通道故障不影响另一通道持续生产，保障产线不停工；全流程真空吸附柔性转运，避免电池划伤破损；软件支持客户自定义分选标准，可存储、导出全部 EL 原图与 IV 检测数据，便于工艺溯源、对接工厂 MES 数字化系统。

设备提供 12 个月整机质保，核心零部件非人为损坏免费更换；售后团队提供上门安装调试，24 小时全天候远程技术支持，质保期满后持续提供低成本维保与硬件升级服务，适配 BC 电池产线提质、增效、降本的长期生产需求。
