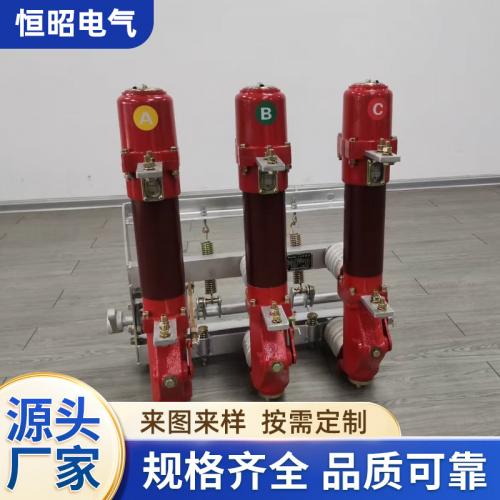

户内少油断路器(SN10-10/630A)

SN10少油断路器是我国20世纪60年代起广泛使用的户内型高压少油断路器，主要用于交流50Hz、额定电压10kV至35kV的电力系统中，作为控制和保护设备。其结构与作用如下：

　　一、主要作用

　　开断与关合电路：在正常或故障（如短路）条件下，安全接通或断开高压电路。

　　灭弧功能：利用少量绝缘油作为灭弧介质，快速熄灭电弧，防止设备损坏。

　　配套开关柜使用：常与JYN1、GBC等移开式高压开关柜配合使用，实现对工矿企业、变电站等高压系统的保护与控制。

　　注意：随着技术进步，SN10系列已逐步被真空断路器?取代，市场应用日益。

　　二、典型结构组成（以SN10-10/35为代表）

　　SN10少油断路器主要由以下三大部分构成：

　　框架（支撑与传动部分）

　　由角钢和钢板焊接而成，提供机械支撑。

　　装有分闸弹簧、分闸缓冲器、合闸缓冲器、大轴、轴承及绝缘子。

　　传动系统通过绝缘拉杆连接大轴与油箱内的转轴，实现分合闸操作。

　　油箱（核心灭弧单元）

　　固定在支持绝缘子上，内部充有少量绝缘油（仅作灭弧和触头间绝缘，不对地绝缘）。

　　基座（球墨铸铁制）：含转轴、连杆、导电杆、铜钨合金动触头、油缓冲器及放油螺栓。

　　绝缘筒：内装灭弧室，采用横吹+纵吹+机械油吹?联合作用，提升灭弧效率。

　　上出线与上帽：含静触座（镶铜钨弧触指）、油标及?油气分离器，可回收油滴，减少外泄。

　　导电回路路径

　　上出线 → 静触座 → 动触杆（导电杆）→ 滚动触头 → 下出线。

　　三、关键特性与注意事项

　　灭弧方式先进：纵横吹复合灭弧结构，可在短时间内熄灭大、中、小电流电弧。

　　油缓冲器至关重要：分闸末期吸收动能，若无油，缓冲失效，可能导致触头撞击底座、机件损坏。

　　适用电压等级：常见有SN10-10（10kV）、SN10-35（35kV）、SN10-40.5（40.5kV）等型号。

　　操作机构：可配CD10电磁机构、CT7弹簧机构，早期也有CS2手动机构（现已淘汰）。
