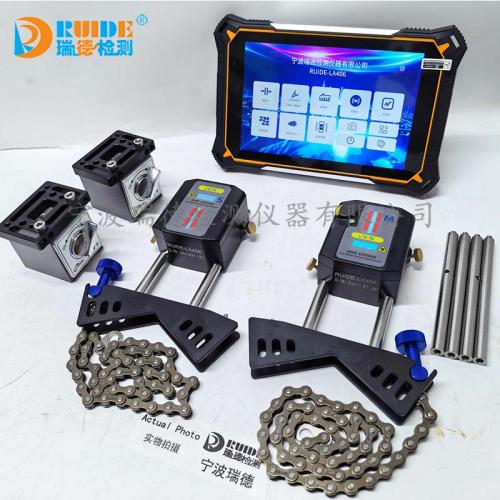

[新品] 联轴器激光对中仪(RUIDE-LA406)

防护等级证书：
瑞德RUIDE-LA406激光对中仪激光头测量单元(激光头S，M端)防护等级证书：
防护等级：IP67防护等级 防水防尘防震等试验，测试合格三防工业平板显示单元IP68防护等级证书：防水防尘防震

宁波瑞德RUIDE-LA406激光对中仪系统适用于任何行业常规旋转设备对中，从简单到高精轴对中任务, 瑞德RUIDE-LA406激光对中仪完全可以胜任，并系统符合高精度标准，瑞德公司提供**功能产品，满足客户现场轴系对中，提高设备寿命，降低维保成本，让预知保养工作提前进行，减少设备磨损，是我们的使命。

       宁波瑞德RUIDE-LA406对中系统是适用于耦合/非耦合机器联轴器合适的对中工具，无线wifi传输文件，可手动将轴旋转到任何所需位置。使用瑞德RUIDE-LA406对中系统可以轻松对中泵、电机、齿轮箱和其他设备。用户友好界面，快速启动。可确保您的机器正确对中，有效控制振动及临时当机，大限度地减少不必要的磨损，并确保您的设备长时间满负荷运行。

主要技术参数：

瑞德RUIDE-LA406测量单元具有30m大屏PSD和用于显示设备。

公司已通过IS09001:2015质量管理体系认证。

瑞德RUIDE-LA406激光对中仪性能指标介绍：

1. 主机屏幕8寸高亮度触摸屏工业主机(三防平板可选)，显示清晰，操作便捷（测量旋转角度值、剩余电量、连接状态等。）

2. 3D触摸彩屏（多视角显示）、支持中文+图形界面（英文可选），内置设备模型图并可动态编辑组合。

3. 中文操作界面，方便现场随时查阅

4. 自动生成对中报告，并可编辑报告单位的logo和名称，支持插入电子签名。

5. 通信方式：支持 Bluetooth® LE 4.0无线技术WiFi，方便与测量单元及其他设备进行数据传输和交互。

6. 连续工作时间为12-15h。

7. 工作温度范围：-10-60°C，适应不同工作环境温度。

8. 防护等级：激光头常规款或IP67防护等级款，防水防尘防震恶劣环境工作。

9. 主机能够通过无线WiFi传输文件

10.  测量单元通信方式：采用BT无线技术,确保数据传输稳定、高效

11. 激光类型：激光波长要处于**可见光谱范围。激光等级：**等级2级，激光输出≤1MW，在保证测量效果的可时确保操作人员**。

12. 测量距离10M或20M可选，显示分辨率0.001MM，满足高杭度测量求，适用于各种大型机械没备如水良，风电机能等的对沮量。

13. 测量精度1%土5MM(0.01MM级)，长距离和复杂工况下能提供可靠测量结果。
14. 电子倾角计分辨率0.1°，可**测量设备的倾斜角度。

15. 全金属激光探头有常规和带OLED液晶显示屏可选，有常规和防护等级IP67款可选实时显示测量旋转角度值、剩余电量、连接状态。

16. 内置蓝牙无线连接。

17. 工作温度范围：-10-60°C，适应不同工作环境温度。

18. 相对湿度：10-95%，不受高湿度环境影响。
19. 外壳材质：坚固耐用全金属外壳激光头，有效保护内部精密部件。

20. 配置的链条有加长链条及连接金属扣件。

21. 携带式仪器为铝合金箱坚固耐用，金属扣件连接可靠。

22. 采用双向对射点/线激光技术

23. 具备时钟法（9-12-3法）测量。

24. 具备任意三点可进行记录测量值点位之间的角度≤30°。

25. 操作软件开放下载，支持win和Android多平台设备（如手机、平板电脑）连接操作。

26. 测量过程中所有数据均自动保存，可保存为PDF文档方便后续查看和分析。

27. 可生成带电子签名的报告，便于追溯和存档。

28. 提供中文操作手册和中文操作视频指导，维护保养章程。LA406激光对中仪风电水泵专用OLED显示屏

3、对中说明

3.1、激光头固定

通过链条+V 型安装支架或者磁吸支架将测量单元固定在轴上。将 S 单元固定在基准端（一般为齿轮箱、泵等，调整过程中固定不动），将 M 单元固定在调整端（一般为电机等动力设备，调整过程中通过调节底脚高低和左右位置实现对中调整），各测量单元有字母标识的面朝上。

3.2、数据归零

按下电源开关，打开激光头电源，分别旋转S、M端的激光调节旋钮，使得各自的激光都照射到对向激光头零点位置处，观察各自的显示屏上显示的位置数值，位移尽量调节位移数据在0附近即可。

3.3、水平对中

打开控制器电源，等待软件自动启动，依次点击“轴对中”→“水平轴对中”进入水平对中界面，按照图示测量相关数据填入到对应的输入框中。点击“”开始测量。

                  主机界面

激光头界面

                  对中显示界面

连接设备：点击左侧的设备图标按钮，弹出设备选择框，点击选择目标设备，等待设备自动连接成功。

    注：当只有存在一个M/S设备均只存在一个时，点击一个设备，会自动同时选择M/S设备，其他情况需要分别手动点击选择M和S设备。

按照图标指示，调整M、S端的安装位置，使其角度角度显示差值小于两度，观察位移值是否在0位附近，不在0位附近旋转调节激光上下调节按钮进行调整。点击“”开始测量，记录点数由0变为1。点击“”可删除该点数据。

注：当记录数据后，该点附近±25°区域内为变为红色，不能在此区域能进行数据点的采集，下一个数据点的采集需要将设备转动出红色域。

按照界面文字提醒，转动待对中的轴25°以上，一个完成三个点的数据采集，软件自动计算出偏差结果。

点击“”查看结算结果图形。

调整：点击“”进入调节页面。转动设备，使得设备角度进入竖直（0点、6点钟）蓝色可调节区域内，设备自动进入垂直调整状态。此时按照图示增加/减少对应的垫片即可完成调整。

转动设备，使得设备角度进入竖直（3点、9点钟）蓝色可调节区域内，设备自动进入水平调整状态。此时按照图示方向移动对应的地脚即可完成调整。

【提示】*水平方向上下调整指示定义：该指示方向为从上空俯瞰调节机组，固定端（齿轮箱、泵等）在左侧、调节端（电机、马达等）在右侧。

软脚测试：点击“”进入测试界面，将设备转动到12点钟方向，点击“”开始测试。

依次点击脚1-脚4，按照提示一次松开-拧紧地脚螺栓，点击“”完成测量。

完成四个地脚的软脚测试后，点击“”可查看*终的软脚结果。

5、RUIDE-LA406设备关机

按压激光头顶部电源按钮关闭激光头电源，控制器长按电源键，出现关机界面，点击关机按钮即可关机。
