WD5201 AC‑DC 交流线性稳压器

产品描述

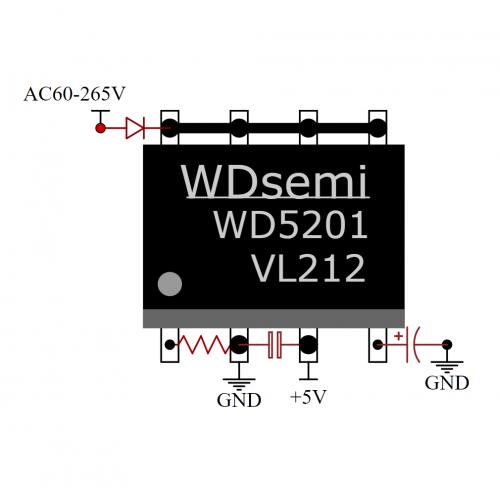

WD5201 是一款无电感离线式线性稳压器，采用紧凑型方案，通过配置VSET引脚外接电阻，可输出 5V / 3.3V / 2.7V 三档电压，用于实现简单可靠的小功率偏置供电。

芯片内部集成 650V 功率 MOSFET、启动控制电路、VDD 电压控制电路、AC 交流同步检测电路、低压差 LDO 稳压器。芯片智能管控交流能量输入，降低系统损耗、提升效率，优化待机功耗。

内置全套具备自恢复能力的保护机制：VDD 欠压保护、VDD 过压保护、输出过载保护、输出欠压保护、雷击浪涌保护、内置过温保护。

主要特点

• 输出电压精度：±2%
• 输出可选：5V / 3.3V / 2.7V
• 智能控制算法，提升系统效率
• 交流输入范围：80~305VAC
• 无需功率电感、无需高压输入电容
• 外围器件少，BOM 成本低
• 快速动态响应
• 输出短路保护、输出欠压保护、输出过载保护
• 内置过热保护
• 封装：SOP‑8
