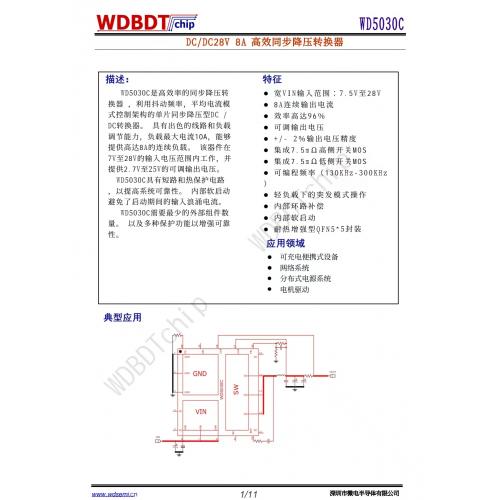

DC大功率高效转换器ic(WD5030C)

一、关键电气性能

1. 基础电气参数

• 输入电压范围：7.5V~28V（******大 32V）
• 连续输出电流：8A，峰值限流 15A
• 输出电压范围：2.7V~25V（可调）
• 输出电压精度：±2%
• 转换效率：***高96%
• 开关频率：130kHz~330kHz（可编程）
• 反馈参考电压：1.0V（典型值）
• 封装形式：QFN5×5-20（耐热增强型）

2. 集成与控制特性

• 集成高低侧 MOSFET：导通电阻均为7.5mΩ
• 控制架构：平均电流模式 + 抖动频率，负载 / 线性调节优异
• 轻载模式：突发模式（Burst Mode），提升轻载效率
• 环路补偿：内部集成，外部元件极简
• 软启动：内置，抑制上电浪涌电流

3. 保护机制

• 输入欠压锁定（UVLO）：6.6V~7.3V
• 输入过压保护（OVP）：38V
• 逐周期限流：15A
• 输出短路保护： hiccup 间隔400ms
• 热调节：145℃；热关断：150℃（滞后 20℃）

二、工作原理与控制逻辑

1. 功率回路 每个时钟周期开通高侧 MOS，电感电流上升；电流信号送入平均电流放大器，与锯齿波比较，触发 PWM 关断高侧、同步开通低侧，电感电流下降，实现稳定降压。
2. 电压调节 通过 FB 引脚分压采样，与内部 1.0V 基准比对，误差放大器动态调整电感平均电流，维持输出电压恒定。
3. 轻载运行 负载电流较小时自动进入DCM 不连续导通模式 + 突发模式，降低开关损耗与静态功耗。
4. 频率配置 FS 引脚接 GND 电阻设定频率：

• 悬空：130kHz
• 300kΩ：180kHz
• 100kΩ：270kHz
• 50kΩ：330kHz
