20KW高频隔离升降压(BIDC75050F)

一、产品概述

BIDC75050F是艾麦斯电源推出的20kW高频隔离升降压DC/DC模块，集成MPPT功能，采用全高频隔离设计与软开关谐振技术。产品支持***多16个模块并联，标准机架安装，模块热插拔设计，便于系统集成商灵活配置储充、光储充、储充检或储能系统-1。

二、核心特性

1. 全高频隔离设计
依据产品规格书，模块采用全高频电气隔离，电池侧与直流母线侧实现完全电气隔离，有效阻断故障回路，保障人身与设备安全。较传统非隔离DC/DC，系统应用中省掉工频变压器，高频隔离效率更高-1-4。

2. 软开关谐振技术与高效率
据官网参数，DC/DC采用软开关谐振技术，***高效率达95.8%以上，在50%~100%负载区间均能保持高效率运行-1-3。较传统非隔离方案，系统能量损耗显著降低。

3. 集成MPPT光伏接入
集成MPPT功能，MPPT效率＞99.5%（MPP≥5000W），可直接接入光伏阵列，应用于共直流母线的光储充检一体式充电站。据官网产品说明，MPPT追踪精度高，支持掉电模式保存，***大2个模块并机-1。

4. 宽电压范围与高兼容性
据官网参数，输出电压范围为150Vdc~750Vdc，可覆盖乘用车（40V~750Vdc）多个电池电压等级，适配绝大多数新能源汽车电池系统-1。更宽的直流母线电压便于接入多种规格的直流母线-1。

5. 模块化并联与热插拔设计
支持***多16个模块并联，功率灵活扩展。标准机架安装，结构紧凑，模块热插拔设计，便于系统集成商灵活设计不同形式的储充、光储充、储充检或储能系统-1。

6. 多重安全保护
由DSP+CPLD双控制器实时监控，具备过流、过压、过温、短路、反接等多级软硬件保护机制。直流输入、输出对外壳及相互间绝缘电阻≥10MΩ，3535V直流耐压测试无击穿-1。

三、技术参数

注：以上参数依据官网产品页面及产品规格书整理，具体数值请以官网***新发布为准-4-6。

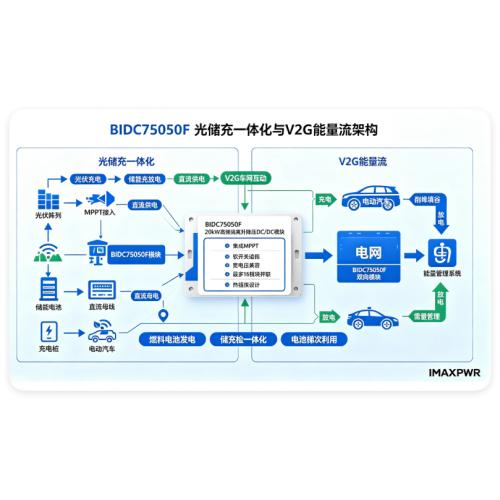

四、典型应用场景

• 燃料电池发电：氢燃料电池系统DC/DC功率变换

• 光储充系统：光伏、储能、充电一体化直流母线供电

• 车网互动V2G：电动汽车与电网双向能量调度

• 储充检一体化：储能、充电、检测一体化充电站

• 电池梯次利用：退役动力电池的储能化再利用

五、常见问题

Q1：BIDC75050F支持多少个模块并联？

本产品支持***多16个模块并联，可灵活扩展系统总功率，满足不同场景的功率需求-1。

Q2：模块的***高效率可以达到多少？

采用软开关谐振技术，模块***高效率可达95.8%以上，在50%~100%负载区间均能保持高效率运行-1。

Q3：模块支持哪些电池电压等级？

输出电压范围为150Vdc~750Vdc，可覆盖乘用车（40V~750Vdc）多个电池电压等级，适配绝大多数新能源汽车电池系统-1。

Q4：模块是否支持光伏接入？

支持。模块集成MPPT功能，MPPT效率＞99.5%（MPP≥5000W），可直接接入光伏阵列，应用于共直流母线的光储充检一体式充电站-1。

六、关于艾麦斯电源

艾麦斯电源（ImaxPWR）是专注于新能源的国家高新技术企业，作为源头设备厂商，提供一体化的储能产品及系统解决方案，覆盖双向变流器、DC/DC、能量管理与储能柜体集成。公司研发团队来自国家电网、许继集团、艾默生、厦门科华恒盛等国内外知名上市电源公司，拥有多项发明专利和软件著作权，建立完整高效的端到端质量管理体系。
