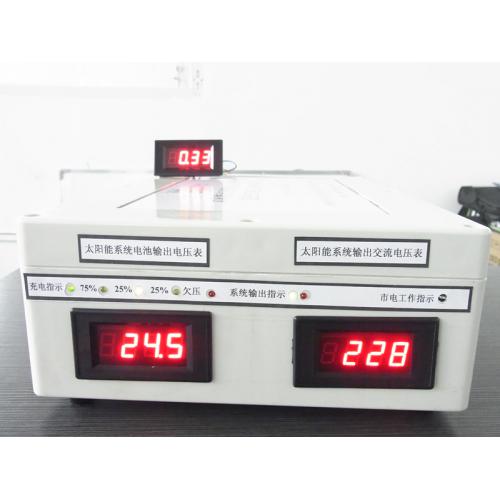

太阳能控制逆变一体机(XAN-NBYT-300)

1、市电停电时：电源切换器即将自动切换到太阳能供电系统给负载正常工作。

2、市电来电时：电源切换器也自动停止太阳能供电系统，即将市电自动切换负载正常工作。

3、各种订时及延时开关，太阳能供电与市电供民自动转换器。

互补切换系统说明书

1、充电部份LED灯指示功能：

★绿灯（L1）为充电指示灯红灯（L5）为负载指示灯黄灯（L2、L3、L4）为电池容量指示灯；

★连接蓄电池后系统自检，绿、红、黄闪亮后红灯熄灭，黄灯正常显示蓄电池电量，表示正常。

★绿灯亮表示太阳能板有电力供应；绿灯不亮，表示太阳能电池板输出无电力。红灯亮表示系统处于放电保护，红灯闪亮表示过载或短路；红灯熄灭表示负载端正常。

★黄灯共有三只（L2、L3、L4），从左至右排列分别表示蓄电池容量：>75%、25~75%、<25%。L4 亮表示蓄电池电压低，L4 闪亮表示电压很低，控制器即将切断负载输出。

声音报警：控制部份具有蜂鸣报警功能，以提醒用户做好切断电源的准备。当控制器检测到蓄电池欠压时，控制器会启动蜂鸣报警功能，在连续25 次蜂鸣声后（约1分钟时间），负载输出端才会被切断。

2、系统输出交流部份LED指示功能：

★绿灯L6为系统正常工作指示灯，红灯L7为无负载输出指示灯；

绿灯亮系统输出正常，红灯亮系统成在故障问不能正常工作。

3、市电切换部份LED指示功能

★红灯L8为系统市电工作指示灯，红灯亮表示切换市电输电正常。

4、技术参数：
