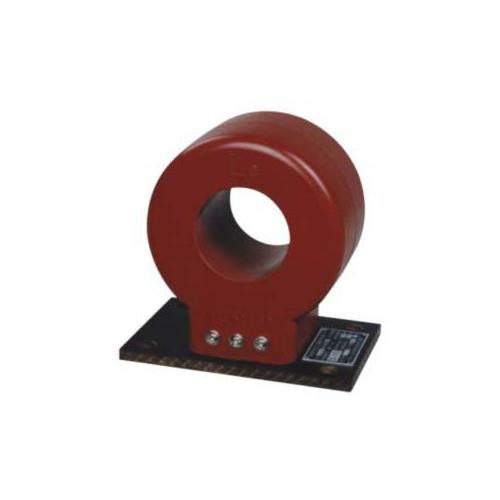

LFZ-0.5电流互感器

•

  •
  • 名称：LFZ-0.5电流互感器
  • 型号：LFZ-0.5

产品描述

LFZ-0.5电流互感器

LFZ-0.5电流互感器特点

LFZ-0.5型系列电流互感器为聚脂树脂浇注母线式户内型产品，适用于额定频率50Hz或60Hz、额定电压0.66kV及以下的电力系统中作电 流、电能测量和继电保护用。本型电流互感器体积小、重量轻、绝缘性能优越，产品符合 GB1208-1997《电流互感器》标准。

结构特征

本型互感器的铁芯用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕；
中间窗口供母线穿绕使用，下部有底座，供固定安装之用；
本型互感器外部为不饱和树脂绝缘浇注而成。

LFZ-0.5型电流互感器额定负额表

额定电压

电流互感器额定电压不小于装设点线路额定电压。

变比

应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C） 等多种规格，二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a /c，并联时电流比为2×a/C。一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。如线路中负 荷计算电流为350A，则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。
