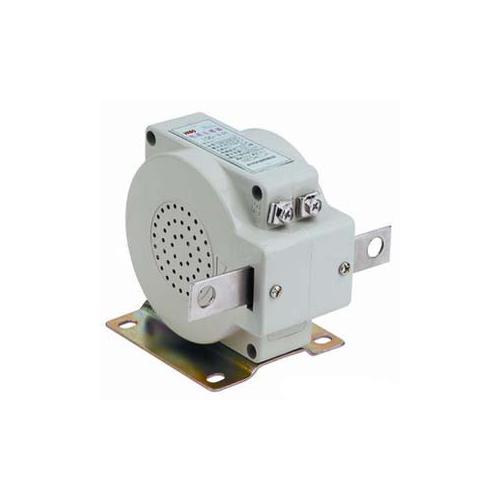

LQG-0.5电流互感器
-
-
名称:LQG-0.5电流互感器
-
型号:LQG-0.5
-
销售热线:0577-27867910
LQG-0.5电流互感器
LQG-0.5电流互感器概述
LQG系列互感器为户内装置线圈式电流互感器,用于额定频率为50Hz,电压为500V及以下的交流线路中,作为测量电流,电能及继电保护之用。产品符合GB1208-2006《电流互感器》标准。
LQG-0.5电流互感器技术参数
额定频率(Hz) 50Hz;
额定一次电流:5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、750、800、1000、1200、1500A;
额定二次电流: 5 A;
准确级: 0.5级,0.2级 0.5S 级 ;
额定二次负荷(VA):10VA;
1秒热电流(有效值)(kA)50In;
动稳定电流(峰值)(kA)100In;
绝缘水平:3kV,历时1min,无击穿及闪络现象.
型号 |
额定电压(KV) |
额定电流比(A) |
准确级次及额定容量(VA) |
0.2S级 |
0.2级 |
0.5级 |
1级 |
LQG-0.5 |
0.5 |
5/5~100/5 |
5 |
10 |
10 |
15 |
150/5~400/5 |
600/5 |
750-5~1000/5 |
LQG3-0.5 |
0.5 |
5/5~100/5 |
|
|
30 |
|
150/5~400/5 |
600/5 |
750-5~1000/5 |
LQR-0.5 |
0.5 |
5/0.5~100/0.5 |
|
|
10 |
|
5/0.1~100/0.1 |
2 |
150/0.5~400/0.5 |
10 |
150/0.1~400/0.1 |
2 |
600/0.5 |
10 |
600/0.1 |
2 |
750/0.5~800/0.5 |
10 |
750/0.1~800/0.1 |
2 |
