CVKR静音式止回阀产品概述：
CVKR大口径静音止回阀采用符合水力学的轮廓设计，取得较佳的流线型水路，内部附有导流体的设计能保证***小的压力损失。静音式止回阀安装于水泵出口处，可在水流倒流前先行快速关闭，避免产生水锤、水击声和破坏型冲击，以达到静音、防止倒流和保护设备的目的。广泛用于给排水、消防、暖通、工业等系统。
■ CVKR静音式止回阀主要技术参数：
|
公称通径
|
DN300-600mm |
|
公称压力 |
1.0/1.6/2.5MPa |
|
工作温度 |
0℃-80℃ |
|
密封试验 |
1.1倍公称压力 |
|
壳体试验 |
1.5倍公称压力 |
■ CVKR静音式止回阀材质说明：
|
序号
|
零件名称 |
材质 |
|
1 |
阀体 |
GG25 |
|
2 |
阀盘 |
QA19-4 |
|
3 |
轴承 |
QA19-4 |
|
4 |
弹簧 |
SYS316 |
|
5 |
导流体 |
GG25 |
|
6 |
阀座 |
QA19-4 |
■ CVKR静音式止回阀主要外形尺寸(法兰钻孔按GB／Tl7241.6—1998标准) 单位：mm
|
型号
|
公称通径 |
D1 |
D2 |
D3 |
N-ΦD |
L |
|
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
|
CVKR-0300 |
DN300 |
370 |
400 |
410 |
460 |
12-13 |
12-28 |
181 |
|
CVKR-0350 |
DN350 |
429 |
460 |
470 |
520 |
16-23 |
16-28 |
184 |
|
CVKR-0400 |
DN400 |
480 |
515 |
525 |
580 |
16-28 |
16-31 |
191 |
|
CVKR-0450 |
DN450 |
530 |
565 |
585 |
640 |
20-28 |
20-31 |
203 |
|
CVKR-0500 |
DN500 |
582 |
620 |
650 |
715 |
20-28 |
20-34 |
219 |
|
CVKR-0600 |
DN600 |
682 |
725 |
770 |
810 |
840 |
20-31 |
20-37 |
222 |
|
CVKR-0700 |
DN700 |
794 |
840 |
840 |
895 |
910 |
24-31 |
24-37 |
280 |
|
CVKR-0800 |
DN800 |
901 |
950 |
950 |
1015 |
1025 |
24-34 |
24-40 |
356 |
|
CVKR-0900 |
DN900 |
1001 |
1050 |
1050 |
1125 |
1125 |
28-40 |
28-40 |
368 |
|
CVKR-1000 |
DN1000 |
1112 |
1160 |
1170 |
1230 |
1255 |
28-43 |
28-43 |
432 |
|
CVKR-1200 |
DN1200 |
|
1380 |
1390 |
1455 |
1485 |
32-49 |
32-49 |
524 |

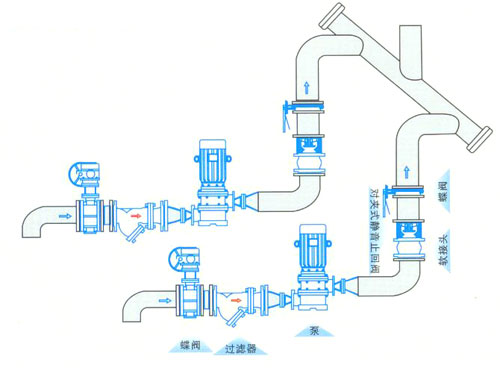

■ CVKR静音式止回阀安装示意图：
供应商参考报价：￥800
