TSWA型卧式多级清水泵产品概述：

TSWA型卧式多级泵系列卧式、单吸多级、分段式结构，是***新开发生产的节能系列产品。具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。主要输送清水或物理化学性质类似于水的其他液体。产品执行JB/T1051-93《多级离心泵型式与基本参数》标准。
中耐泵阀产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

■ TSWA型卧式多级清水泵工作条件：

      1、适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm
      2、介质温度：-15℃~80℃；
      3、工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa）
      4、周围环境温度应低于40℃,相对湿度低于95%;
      5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。
      注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。

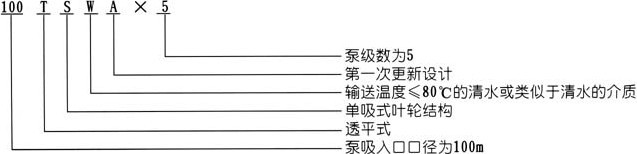

■ TSWA型卧式多级清水泵型号意义：

■ TSWA型卧式多级清水泵产品特点：

1、水力模型先进，效率高，性能范围广。
2、泵结构紧凑、布置合理、外形美观。
3、进出口径相同，便于管路连接。
4、泵运行平稳，噪音低，寿命长。
5、密封可靠、无泄漏。

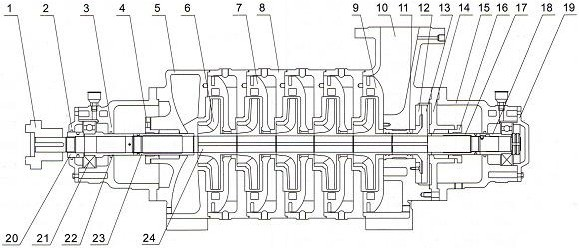

■ TSWA型卧式多级清水泵结构图：

序号	名称	材料	序号	名称	材料	序号	名称	材料	序号	名称	材料
1	联轴器	HT200	7	导叶	HT200	13	平衡盘	HT200	19	右轴承压盖	HT200
2	左轴承压盖	HT200	8	中段	HT200	14	填料体	HT200	20	左轴承压盖	Q235
3	左轴承座	HT200	9	末导叶	HT200	15	右轴承座	HT200	21	轴承	锡青铜
4	左填料压盖	HT200	10	出水段	HT200	16	右填料压盖	HT200	22	左轴承衬套	Q235
5	进水段	HT200	11	平衡段	HT200	17	右填料轴套	Q235	23	左填料轴套	Q235
6	叶轮	HT200	12	平衡环	HT200	18	右轴承衬套	Q235	24	轴	45或2Cr13

      1、TSWA型卧式多级泵为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；
      2、TSWA型卧式多级泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；
      3、TSWA型卧式多级泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。
      4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封，为防止液体从两端主轴泄漏，设软填料轴封，同时在轴上装有橡胶挡水圈、O型橡胶密封圈，以防水是入轴套腔内；
      5、为防止中段和导叶磨损，特设叶轮密封环及导叶套等易损零件，当叶轮与这些易损件之间的间隙超过规定值时应予以列换；
      6、TSWA型卧式多级泵与电动机同时装在公用的铸铁底座上，其扭矩通过弹性联轴器来传递。
