三螺杆泵(LQ3G型)

   LQ3G型三螺杆泵是转子式容积泵，它是利用螺杆啮合原理，依靠旋转的螺杆在泵套内相互啮合，把被输送的介质封闭在啮合腔内，沿螺杆轴向连续匀速地推至排出口，为系统提供稳定的压力。
    LQ3G型三螺杆泵适用于各种无腐蚀性油类及类似油和润滑性液体。输送液体的粘度范围一般为3.0-760mm2/s(1.2-100oE),高粘度介质可通过加温降粘后输送。其温度不超过350℃。流量范围0.2-600m3/h,***高工作压力可达6.3MPa。

■ LQ3G型三螺杆泵型号意义：

■ LQ3G型三螺杆泵产品特点：

  1、结构简单：泵本身仅三根螺杆组成，但有多种结构形成，一般小流量，0.2-6.5m3/h泵的泵体和衬套合为 一个卧式安装，轴封为机械密封。中等流量以上的泵衬套为一单独的零件固定于泵体内。大流量泵多制成双吸结构。轴根据输送的介质不同有端面机械密封和填料密封两种。船用泵的原动机为交流船用电机。
   2、寿命长：三螺杆泵的主要螺杆是由电动机驱动。主、从螺杆之间，螺杆与衬套之间皆有一层油膜保护，因泵的机械摩擦极小，寿命堪称半永久性。
   3、所输的液体在泵内作轴向匀速直线运动，故压力脉动小，流量稳定，噪音低，由于转动部分惯性小，则起动力矩和振动很小。
   4、具有高吸入能力。

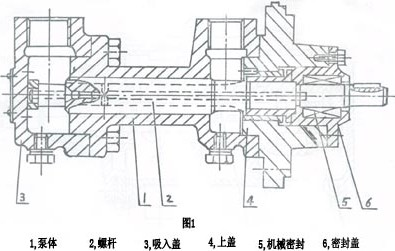

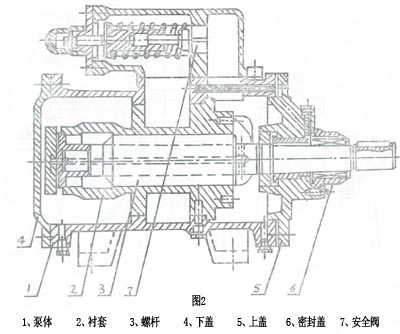

   5、为保证泵、电机及管路系统安全，中等流量以上的螺杆泵均带有安全阀，当压力超过安全阀设定压力时，高压油将回流至泵的进口。图1图2带安全阀和不带安全阀的两种结构原理图。

■ LQ3G型三螺杆泵结构图：

■ LQ3G型三螺杆泵主要用途：

LQ3G型三螺杆泵广泛应用于石油、化纤、冶金、机械、电力、机床、船舶、玻璃、公路等各行各业。
LQ3G型三螺杆泵适用于输送燃料油、润滑油、液压油、原油、沥青及其它类似油的润滑油和润滑性液体。
LQ3G型三螺杆泵在工业领域中作润滑泵，在液压系统中作液压泵，在燃油系统中作输送及增压泵，在输油系统中作输送及加油泵。

■ LQ3G型三螺杆泵按用途分共5个系列：

系列代号	主要用途	性能范围
		流量(m3/b)	压力(MPa)
LQ3G	输送3-20oE润滑油、温度≤80oC，单吸	0.6-49.8	2.5
LQ3GR	输送3-50oE重质燃油、温度≤120oC，单吸	0.6-49.8	2.5
LQ3Gr	输送1.2-5oE轻质燃油、温度≤120oC，单吸	0.6-49.8	1.6
LQ3GW	输送高粘度加热燃油、温度≤150oC，单吸	0.6-18.9	1.6
LQ3GN	输送100oE高粘度油料、温度≤80oC，单吸	0.6-49.8	2.5
