QJB型潜水搅拌机产品概述：

　　QJB型潜水搅拌机可分为混合搅拌和低速推流两大系列。
　　混合系列搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的液体；
　　低速推流系列搅拌机适用于工业和城市污水处理厂曝气池，其产生低切向流的强力水流，可用于循环及硝化、脱氮和除磷阶段创建水流等。

■ QJB型潜水搅拌机适应范围：

QJB型潜水搅拌机在下列条件下应能正常连续运行：
1、***高介质温度不超过40℃；
2、介质的PH值在5～9之间；
3、液体密度不超过1150kg/m3；
4、长期潜水运行，潜水深度一般不超过20m。
警告！
潜水搅拌机必须完全潜入水中工作，不能在易燃易爆和强腐蚀性的环境中工作！

■ QJB型潜水搅拌机型号意义：

■ QJB型潜水搅拌机性能特点：

1、潜水搅拌机结构紧凑、操作维护简单、安装检修方便、使用寿命长。
2、叶轮具有***佳的水力设计结构，工作效率高，后掠式叶片具有自洁功能可防杂物缠绕、堵塞。
3、与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。
4、电机绕组绝缘等级为F级，防护等级为IP68,选用进口轴承和独有专利的电机防凝露装置，使电机的工作更加安全可靠。
5、两道机械密封，材质为碳化钨－碳化钨。
6、根据工艺要求，直联式潜水搅拌可配用导流罩。
7、潜水搅拌机的不锈钢、碳钢精铸焊接叶桨，经优化设计叶片呈后掠式，效率高，具有自洁功能。
8、内部设有泄漏传感器和定子绕组超温保护报警装置。

■ QJB型潜水搅拌机结构图：

■ QJB型潜水搅拌机结构特点：

　　混合搅拌系列产品选用多极电机，采用直联式结构，能耗低，效率高；叶轮通过精铸或冲压成型，精度高，推力大，外型美观流畅，结构紧凑。
　　低速推流系列产品采用摆线针轮减速机，配备功率小，转速低，叶轮直径大，服务面积广。叶轮由聚胺脂材料和铝合金铸成，强度高，耐腐蚀性强，除了具有搅拌的功能外还能外还兼有推流和创建水流的作用。
　　潜水搅拌机的电机绕组为F级绝缘，防护等级为IP68。在污水厂的曝气系统中配合使用，可使系统能耗大大降低，且充氧量明显提高，能有效的防止沉淀。根据工艺要求，直联式潜水搅拌可配用导流罩。

■ QJB型潜水搅拌机用途：

QJB型潜水搅拌机主要应用在市政和工业污水处理过程中的混合、搅拌和环流，也可用于景观水环境的养护，通过叶轮旋转运动达到创建水流的作用，改善水体质量，增加水中含氧量，有效阻止悬浮物的沉积。工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。

■ QJB型潜水搅拌机性能参数：

潜水搅拌机型号	电机功率(Kw)	额定电流(A）	叶轮转速(r/min)	叶轮直径(mm)	推力 (N)	重量 (Kg)
QJB0.85/8-260/3-740/S	0.85	3.2	740	260	163	55/65
QJB1.5/6-260/3-980/S	1.5	4.0	980	260	290	55/65
QJB2.2/8-320/3-740S	2.2	5.9	740	320	582	88/93
QJB4/6-320/3-740S	4	10.3	960	320	609	88/93
QJB1.5/8-400/3-740S	1.5	5.2	740	400	600	74/82
QJB2.5/8-400/3-740S	2.5	7	740	400	800	74/82
QJB3/8-400/3-740S	3	8.6	740	400	920	74/82
QJB4/6-400/3-980S	4.0	10.3	980	400	1200	74/82
QJB4/12-620/3-480S	4.0	14	480	620	1400	190/206
QJB5/12-620/3-480S	5.5	18.2	480	620	1800	196/212
QJB7.5/12-620/3-480S	7.5	28	480	620	2600	240/256
QJB10/12-620/3-480S	10	32	480	620	3300	250/266
注：潜水搅拌机在额定电压为380伏，频率为50HZ的性能参数如上表

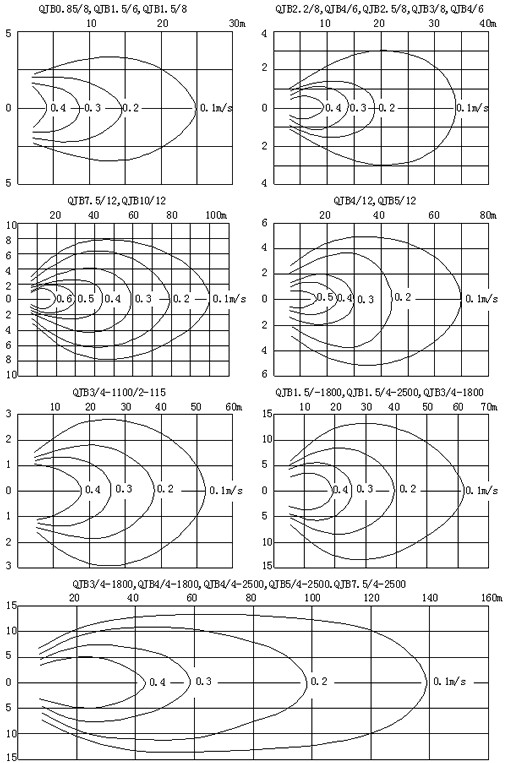

■ QJB型潜水搅拌机流速图：

以上流速场是在清水中，边界水流速度为V=0.1m/s工况下。

■ QJB型潜水搅拌机选型参考：

潜水搅拌机的选型是项比较复杂的工作，选型方案的正确与否直接影响到设备的正常使用，作为选型的原则就是耍让搅拌机在适台的容积里发挥充分的搅拌功能，这个标准一般可用流速来确定，根据污水处理厂的不同工艺要求，搅拌机选型的***佳流速应保证在0.15—0.3m/s之间，如果低于0.15m/s的流速则达不到推流搅拌的效果，如果超过0.3m/s的流速则会影响工艺教果且造成浪费。
　　所以在选型前，首先要确定潜水搅拌机运用在什么场所，如污水池，污泥池还是生化池；其次是介质的参教，如：悬浮物含量、温度、PH值等：还有水池的形状、水深甚至安装方式等都将对选型产生影响，同时还应考虑到节能因素，因为这将会影响到用户今后的运行成本。可参考下面的常水搅拌机流场图。为了满足在不同的环境下都能达到***佳的搅拌功能，我们为用户提供了多种型号的潜水搅拌机，同时可提供选型服务。

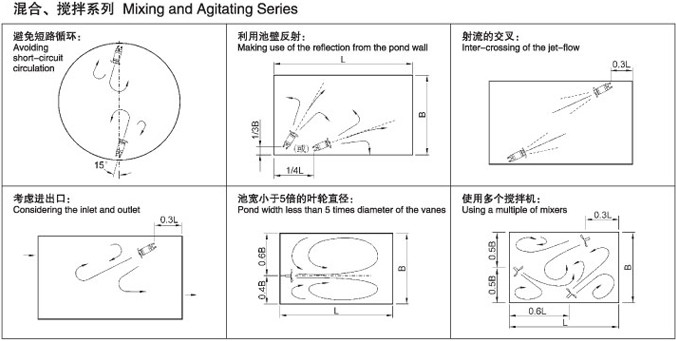

■ QJB型潜水搅拌机运行模式：

　　潜水搅拌机的安装定位对其揽拌效果有很大的影响，为了达到事半功倍的运行效果，我们建议用户按专业设计人员的要求去做，要充分专虑到水池的形状，进出水的位置以及搅拌机的水流反射到构筑物而引起的涡流等情况，尽量减少短路循环和死角的产生，避免与池壁的撞击而降低流速。参照下面的运行模式图，可帮助您合理选择搅拌机和安装形式。
