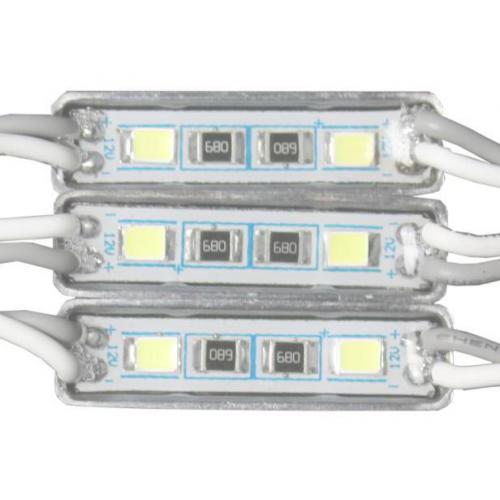

2灯2835模组(RFT2808-2X2835)

                    中正2835系列模组技术分析报告

一、种类：

   （一）：1、RBT1106-1X2835,单灯2835模组；

          2、RBT2808-2X2835，2灯2835模组；模组灯对灯中心距16MM;

          3、RBT4408-3X2835，3灯2835模组；模组灯对灯中心距16.5MM;

上面3款模组是迷你字（小字）选用的***产品，可用于字壳边高2.5CM-8CM的发光字；

(二)：4、RFT4011-2X3528,2灯2835防水模组；模组灯对灯中心距23MM;

         5、RFT7813-3X2835,3灯2835防水模组；模组灯对灯中心距26MM;

     上面2款模组：是边高4.5-14CM之间的发光字牌的***选用产品；

   （三）：用灯节约的必然性分析：由于2835产品亮度高，每款模组灯对灯中心距是3528系列产品1.3倍；安装字牌必然节约用灯达25%以上；

二、具体应用对比分析：

   （一）下图左1：2835系列模组用于字壳边高2.5CM时，主要是迷你发光字、树脂字、平面字等；1）当用2835模组时，模组与模组之间灯对灯中心距15MM;表面亮度18000MCD;2）当用3528模组时，模组与模组之间灯对灯中心距11MM；表面亮度16000MCD;3）用2835模组比用3528模组节灯27%。

   （二）下图左2：2835系列模组用于字壳边高3.5-4CM时；1)当用2835模组时，模组与模组之间灯对灯中心距21MM;2)当用3528模组时，模组与模组之间灯对灯中心距15MM；3)用2835模组比用3528模组节灯36%。

   （三）下图左3：2835系列模组用于字壳边高5CM时；1）当用2835模组时，模组与模组之间灯对灯中心距35MM;表面亮度11000MCD;2）当用3528模组时，模组与模组之间灯对灯中心距22MM；表面亮度10000MCD;3）用2835模组比用3528模组节灯40%。

  （四）下图左4：2835系列模组用于字壳边高6CM时；1）当用2835模组时，模组与模组之间灯对灯中心距40-45MM;2）当用3528模组时，模组与模组之间灯对灯中心距28MM；3）用2835模组比用3528模组节灯46%。

三、模组搭配使用方案：
