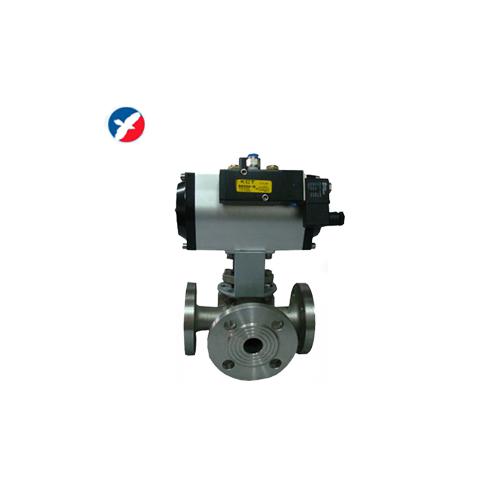

   Q644/645F气动三通球阀详细资料

气动三通球阀PNEUMATIC THREE-WAYFLANGED BALL VALVE结构特点及用途
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

Q644/645F气动三通球阀执行标准

I 设计和制造：GB／T12237-1989； APl608。
2．检验和试验：GB／T13927-1992； APl 598。
3 法兰连接：JB／T79]一2-1994； ASME／ANSI B165。
4 结构长度：JD-2002

Q644/645F气动三通球阀介质流向示意图 Sketch of Medium Flow-direction of Three-way Ball Valve

          气动法兰三通球阀用于分流或汇合流通，是具有二面或四面阀座的多通口球阀，任一通口可用作入口而无泄漏。三通即可制成L型通口也可制成T型通口。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
           Three-way ball valve is used for diffluence of confluent circulation with two-side or four-side valve base embodying multiple Channels,All the channels can be used as entrance,with no leadage.The three-way can be made to L-shaped channel or T-shaped channel.




Q644/645F气动三通球阀主要性能范围


Q644/645F气动三通球阀主要零件材料


Q644/645F气动三通球阀主要连接尺寸

订货须知：
①气动球阀产品名称与型号②气动球阀口径③流体性质(包括公称压力、温度、粘度或酸碱性)④双作用或单作用(单作用请注明气开式或气闭式)⑤气动球阀是否带附件(附件标准：电磁阀、行程开关、空气过滤减压器等)以便我们的为您正确选型。
如需详细参数.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
