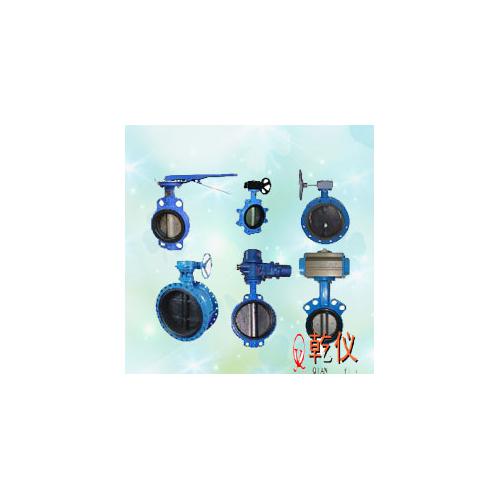

电动软密封蝶阀

电动软密封蝶阀产品概述

电动软密封蝶阀的主要优点：结构简单，体积小重量轻，造价低，安装在高空暗道，也可调节流量介质。流体阻力较小，中大口径的电动软密封蝶阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，电动软密封蝶阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，无论在任何情况下均具有优良的密封性能(***高可达零泄露)。电动软密封蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。

电动软密封蝶阀主要特点

1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

电动软密封蝶阀主要技术参数

阀体

阀体形式	直通铸造阀
公称通径	DN20～1000mm
公称压力	PN0.6 、1.0、1.6 MPa
法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式	法兰式、对夹式
阀盖形式	整体式
压盖型式	压板压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

阀内件

阀板形式	蝶形
流量特性	线性

执行机构

执行器型号	DZW、HQ、TR、381R
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

注：如需详细执行器参数，请进入电动执行器页面进行查阅。

电动软密封蝶阀主要内部结构图


电动软密封蝶阀阀体结构图 (法兰式)	电动软密封蝶阀阀体结构图 (对夹式)

电动软密封蝶阀主要零件材料

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M	1	阀体	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下轴套	铜合金、304、316	2	密封圈	NBR丁晴橡胶、PTFE、尼龙
3	下阀轴	2Cr13、304、316、316L	3	下轴套	铜合金、304、316
4	阀体	HT200、WCB、CF3、CF3M、CF8、CF8M	4	阀杆	2Cr13、304、316、316L
5	密封圈	NBR丁晴橡胶、PTFE、尼龙	5	蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	压板	HT200、WCB、CF3、CF3M、CF8、CF8M	6	上轴套	铜合金、304、316
7	蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M	7	填料	聚四氟乙烯/柔性石墨
8	上阀轴	2Cr13、304、316、316L	8	填料压套	25、35、304、316
9	上轴套	铜合金、304、316	注：在环境较苛刻场合亦可根据客户现场要求特定材质。
10	填料	聚四氟乙烯/柔性石墨
11	填料压套	HT200、WCB、CF3、CF3M、CF8、CF8M

电动软密封蝶阀主要性能参数

公称通径DN(mm)		50-1800
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	低压气密试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。

电动软密封蝶阀主要外形及连接尺寸

公称通径 DN(mm)		50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L		90	90	100	115	130	140	150	250	270	290	310	330	350	390	430	470	500	550
L1		43	46	49	56	64	70	71	76	83	92	102	113	127	154	165	190	203	216
H	法兰式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
H	对夹式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
n-φd		4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-30	20-33	20-36	24-36	24-39	28-39	28-42
H1		根据所配执行机构而定
A		根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
D		165	185	200	220	250	285	340	405	460	520	580	640	715	840	910	1025	1125	1255
D1		125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950	1050	1170

注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取***新数据。
