一、SRQ蒸汽散热器概述
1．SRQ蒸汽散热器由钢制多孔板框架及钢制散热翅片管组成；
2．SRQ蒸汽散热器广泛应用于烘干系统的空气加热，及大中型采暖通风换热系统；
3．蒸汽散热器换热介质：蒸汽（≤1.0MPa），热水（<130℃）；
4．SRQ蒸汽散热器规格表示说明：SRQ①×②③
①、②—分别为散热器长，宽尺寸分米化整
③—表示散热器散热能力的大小（大D，中Z，小X）
二、SRQ蒸汽散热器结构特征
1．蒸汽散热器采用多孔板结构固定式，散热管（三排）呈叉排排列，结构紧凑，气密性好，安装方便；
2. 热媒流经散热器采用单回程形式，换换热效率高，加热速度快；
3．蒸汽换热器的翅片热管采用Φ22×2的无缝钢管经专机绕片0.5×16mm钢带后制作，换热效果好、承压高、
耐腐蚀；
4．蒸汽散热器的翅片管片距对应散热能力大小制作成5mm（D）6mm（Z）8mm(X）；
5. 蒸汽散热器进出接口异侧丝扣连接。

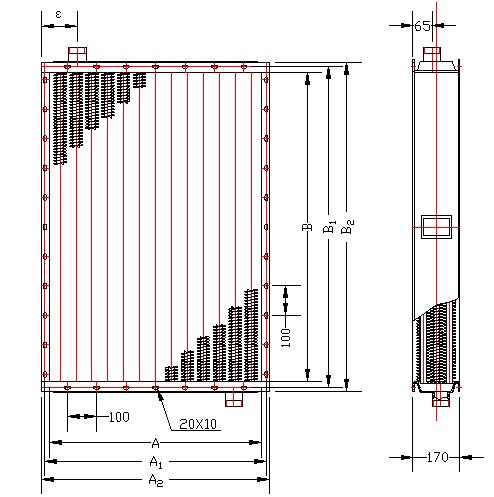

三、SRQ蒸汽散热器技术参数表
|
型 号
|
散热面积
（m2）
|
热媒
|
管束
数
|
尺寸（mm）
|
连接管
（寸）
|
重量
（kg）
|
|
A
|
B
|
A1
|
B1
|
A2
|
B2
|
|
SRQ5×5D
|
7.48
|
蒸
汽
或
热
水
|
20
|
440
|
440
|
470
|
470
|
500
|
500
|
1 1/4"
|
41
|
|
SRQ6×5D
|
9.18
|
20
|
540
|
570
|
600
|
54
|
|
SRQ7×5D
|
10.88
|
20
|
640
|
670
|
700
|
68
|
|
SRQ10×5D
|
15.98
|
20
|
940
|
970
|
1000
|
81
|
|
SRQ12×5D
|
19.38
|
20
|
1140
|
1170
|
1200
|
108
|
|
SRQ6×6D
|
11.94
|
26
|
540
|
540
|
570
|
570
|
600
|
600
|
1.5"
|
62
|
|
SRQ7×6D
|
14.15
|
26
|
640
|
670
|
700
|
72
|
|
SRQ10×6D
|
20.78
|
26
|
940
|
970
|
1000
|
104
|
|
SRQ12×6D
|
25.20
|
26
|
1140
|
1170
|
1200
|
124
|
|
SRQ15×6D
|
31.83
|
26
|
1440
|
1470
|
1500
|
155
|
|
SRQ7×7D
|
15.78
|
29
|
640
|
640
|
670
|
670
|
700
|
700
|
2.0"
|
80
|
|
SRQ10×7D
|
23.17
|
29
|
940
|
970
|
1000
|
114
|
|
SRQ12×7D
|
28.12
|
29
|
1140
|
1170
|
1200
|
137
|
|
SRQ15×7D
|
35.53
|
29
|
1440
|
1470
|
1500
|
172
|
|
SRQ17×7D
|
40.42
|
29
|
1640
|
1670
|
1700
|
194
|
|
SRQ10×10D
|
35.16
|
44
|
940
|
940
|
970
|
970
|
1000
|
1000
|
2.5"
|
140
|
|
SRQ12×10D
|
42.64
|
44
|
1140
|
1170
|
1200
|
185
|
|
SRQ15×10D
|
53.85
|
44
|
1440
|
1470
|
1500
|
227
|
|
SRQ17×10D
|
61.34
|
44
|
1640
|
1670
|
1700
|
262
|
|
SRQ20×10D
|
72.56
|
44
|
1940
|
1970
|
2000
|
310
|
