防水路灯控制器(LS1024RP-10A12V24V)

电气参数

阈值电压

温度补偿

*均衡、提升、浮充、提升恢复等电压的补偿

温度补偿 Coefficient

环境参数

LS1024RP 机械参数

LS1524RP & LS2024RP 机械参数

功能与特征

感谢您选择“陆之星”系列太阳能通用控制器。控制器采用***先进 的数字技术设计，全自动运行。它的脉宽调制（PWM）式的蓄电池充 电方式将大大提高蓄电池的寿命。本产品简洁实用，操作非常方便。

• • 12/24V自动识别
• • 高效的串联式PWM充电方式，延长了蓄电池寿命，提高了系统性能
• • 使用功率 MOSFET 作为电子开关，没有任何机械开关
• • 具有广泛的适用性，自动识别白天/黑夜
• • LED数字化功能菜单设置及显示简明、易用
• • 路灯的定时时段 1~15 小时可调
• • 独特的双时段控制，增强了路灯系统的灵活性
• • 全面的防水功能设计，控制器适用于潮湿、粉尘等恶劣环境
• • 密封、胶体、开口式三种类型蓄电池充电程序可选
• • 采用温度补偿，自动调整充放电参数，提高蓄电池使用寿命
• • 控制器具有过温、过充、过放、过载、短路自动保护功能
• • 任意组合的光电池及蓄电池反接自动保护功能

本控制器适用于太阳能离网系统(独立系统)中，自动控制充电和放 电过程。控制器的蓄电池充电过程是经过优化的，能够延长蓄电池寿命， 改善系统性能。其全面的自测功能和电子保护功能可以避免由于安装错 误和系统故障而导致的控制器损坏。

尽管控制器易于操作和使用，为了让您能够更好地使用控制器的所 有功能，改善您的光伏系统，还是请您先花一点儿时间来了解本手册中 的指示和说明。

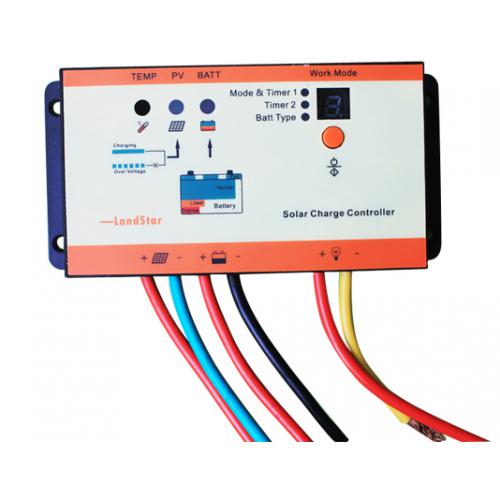

1 –温度传感器
采集温度信息，进行充放电温度补偿。

2 –充电状态指示灯
显示充电状态和光伏输入故障情况。

3 –蓄电池状态指示灯
显示蓄电池(组)电压状态。

4 –开口式蓄电池指示灯
选择开口式蓄电池时此指示灯亮。

5 –胶体式蓄电池指示灯
选择胶体式蓄电池时此指示灯亮。

6 –密封式蓄电池指示灯
选择密封式蓄电池时此指示灯亮。

7 –负载状态指示灯
控制器负载状态的LED显示。

8 – 功能按键 设置控制器的工作模式及蓄电池类型选择。

9 – 光电池接线端子 连接光电池。

10 – 蓄电池接线端子 连接蓄电池。

11 – 负载接线端子 连接负载。
