CONTROLNET总线转光纤通讯(YFN1/YFN2)

工业级CONTROLNET总线光纤中继器

用户手册

概述：

YFN系列产品是易控达科技专门为CONTROLNET 现场总线远距离数据通讯而设计的工业级光纤通讯中继产品。通过将该总线的电缆通讯转换为光纤通讯，实现了总线段间的信号光电隔离、完全隔离了总线段之间的电气干扰；同时具有总线信号再生、延长传输距离、增加节点数以及改变组网拓扑结构的功能。

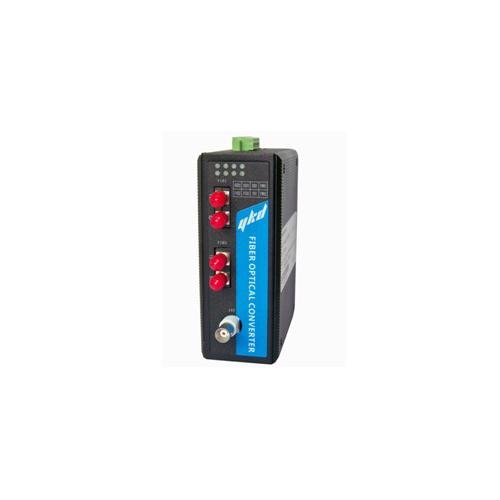

YFN1系列支持一路电缆数据接口，一路光纤数据接口，适用于点对点通讯结构；YFN2系列支持一路电缆数据接口，两路光纤数据接口，适用于链型（可级联传输更远距离）、星型拓扑结构。YFN1和YFN2可混合组网为更复杂的网络拓扑结构。该产品具有易控达独创的总线故障智能切断功能，当某总线段出现故障时，不会影响另外总线段。

该系列产品采用易控达独创的专有技术，数据全透明传输，自动切换数据方向，无须任何设置，支持CONTROLNET全部总线速率，速率自适应，解决了高速率远距离传输问题，多模光纤可传输2KM，单模光纤可传输20KM。该产品可靠的完成了通过光纤传输总线数据，继承并保留了CONTROLNET总线的全部优点,实现了高速率远距离传输、电气及地线隔离、降低干扰等性能，该设备解决了电磁干扰、地环干扰和雷电破坏的难题，同时还具有如下优点：工业设计、低功耗、隔离保护、总线故障智能切断、继电器告警输出、IP30防护等级、波浪纹铝制加强机壳、35mmDIN导轨安装、宽电源（DC10-36V）输入、双电源冗余等优点。

特点：

Ø  支持CONTROLNET总线速率5Mbit/s，数据全透明传输，极低的纳秒级信号延时；

Ø  多模光纤/单模光纤可选，多模可传输2KM，单模可传输20KM，ST/SC/FC接口可选；

Ø  支持多种光纤网络结构：点对点、星型、链型，并可组合为更复杂的网络拓扑结构；

Ø  电接口采用独立电源模块供电，完全隔离了总线与设备间的地线回路；同时采用光电隔离技术，隔离内部通讯与总线数据信号，有效保护了通信设备免受电源地线回路和浪涌的干扰破坏；

Ø  电接口提供每线1500W的防雷防浪涌保护、15KV静电保护及防止共地干扰、具有自恢复过流保护功能；

Ø  具有独创的总线故障智能切断功能，光纤链路状态智能监测，电源监测，继电器自动报警功能；

Ø  丰富的LED状态指示灯，全方位显示总线和光纤运行状态；

Ø  独立双电源冗余，DC10-36V宽电源供电，DC1500V电源隔离,具有1A反接保护功能；

Ø  工业级设计，无风扇、低功耗、超强防磁场、防辐射及抗干扰功能；

Ø  波纹式高强度金属外壳，IP30防护等级, 35mm工业卡轨安装方式；

网络拓扑结构：

本系列产品支持多种光纤网络拓扑结构：点对点通讯、链型网络、星型网络等拓扑结构，并可在此基础上组网为更复杂的网络拓扑结构。

本系列产品应用灵活，采用点对点的网络时可以实现通过光纤连接两个CONTROLNET总线网段；采用双光口链形网络的光纤总线上可以实现多网段的CONTROLNET总线段级联中继（***多20个）；也可以采用双光口网络改变总线拓扑方式为星型结构；该系列产品即插即用，可以任意增加或减少节点，不需配置，***大程度的使用户安装和调试过程简单化。

该设备为光纤中继器，光纤连接方式为交叉连接，即A设备的光口TX端连接到B设备的RX端，A设备的RX端连接到B设备的TX端。典型应用方案如下：

点对点（Point to Point）

应用场合：某些单独分散的总线节点间需要远距离通讯，或者受干扰严重需要电气隔离

链型（Line）

应用场合：多个总线节点间需要远距离通讯，或者多个节点间需要完全的电气隔离抗干扰

星型（Star）

应用场合：多个节点之间需要改变总线链型拓扑方式，或者多个节点间需要完全的电气隔离时；
