浅谈交流变频器系统的抗干扰性和干扰性

　摘 要：讨论了交流变频器系统的抗干扰性和干扰性，并提出了防干扰和抗干扰的错是。

　　关键词：干扰性;电磁兼容性;变频

　　随着我国经济的发展和科技的进步，交流变频调速的应用越来越广泛。在各种调速方式中，交流变频调速技术已被国内外公认为是最理想、最有发展前途的一种调速方式了。当工厂和设备采用交流调速时，在变频器的电源侧和电机侧都会产生谐波干扰。一方面当变频器运行时要防止会受到外界的电磁干扰;另一方面又要防止产生高次谐波干扰外部其他设备，即所谓的“EMC”。

　　一、 什么是EMC?

　　EMC即是“电磁兼容性”。它是指电气设备在电磁环境中良好的工作能力，并且不能产生在此环境中工作的其它设备所不能接受的电磁干扰。

　　国际电工委员会(IEC)对电磁兼容性的定义是：“电磁兼容性是电子设备的一种功能，电子设备在电磁环境中能完成其功能而不产生不能容忍的干扰。”

　　我国颁布的“电磁兼容性”国家标准中，对电磁兼容性作出如下定义：“设备或系统在其电磁环境中能正常工作且不对该环境中的任何事物构成不能承受的电磁干扰”。

　　显然，电磁兼容性含有双重含义：抗干扰性和干扰性。

　　二、 变频器及电磁兼容性

　　一般来说，电气设备必须同时具有对高频和低频干扰的抑制能力。其中高频干扰主要包括静电放电、脉冲干扰和发射性频率的电磁场等;而低频干扰主要指电源电压波动、欠压和频率不稳定等。通常变频器能够运行在一个可能存在着较高电磁干扰(EM1)的工业环境中，它既是噪声发射源，可能又是噪声接受器。

　　1、 变频器所受的外部干扰

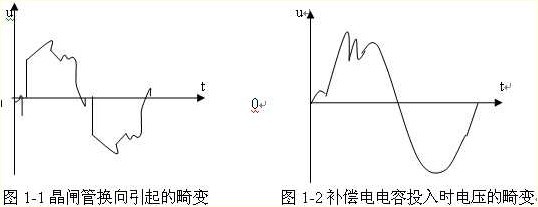

　　1) 晶体管换流设备对变频器的干扰： 当供电网络内有容量较大的晶闸管换流设备时，由于晶闸管总是在每相半周期内的部分时间导通，容易使网络电压出现凹凸(如图1-1所示)。它使变频器输入侧的整流电路有可能因此出现较大的反向回复电压而受到损害。

　　2) 补偿电容器的投入和切出对变频器的干扰： 当在供电线路的变电所内采用集中电容补偿的方法来提高功率因数时，在补偿电容投入和切出的暂态过程中，网络电压有可能出现很高的峰值(如图1-2所示)。其结果是可能使变频器的整流二极管内承受过高的反向电压而击穿。

　　2、 变频器对外部的干扰

　　1) 变频器电流波形：变频器的输入电流和输出电流中，都具有较强的高次谐波成分，它们将对其它控制设备形成干扰，影响其它设备的正常工作。

　输入电流的波形： 如“交-直-交”电压型变频器的输入侧是整流和滤波电路(如图示2-2所示)，只有电源的线电压U2大于电容两端的电压UD时，整流桥中有充电电流。充电电流总是出现在电源电压的振幅值附近，呈不连续的冲击波形式(如图2-1所示)。它具有很高的奇次谐波成份，特别是5次和7次谐波，如表一(以西门子MM3变频器为例)。
