来源:连线新能源 更新时间:2019-12-23 18:23:04 [我要投稿] |

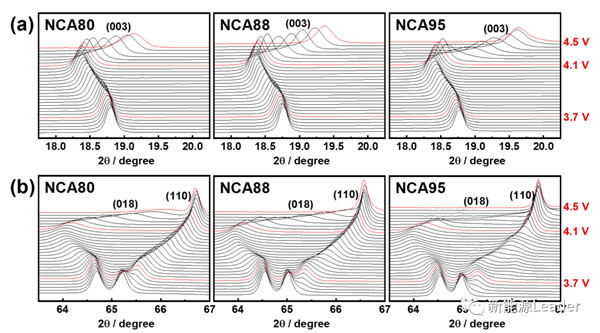

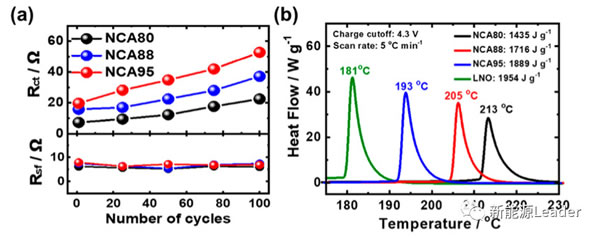

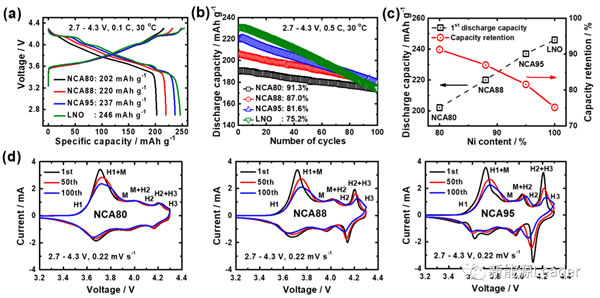

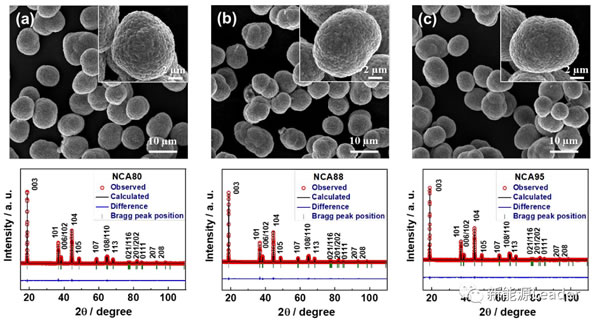

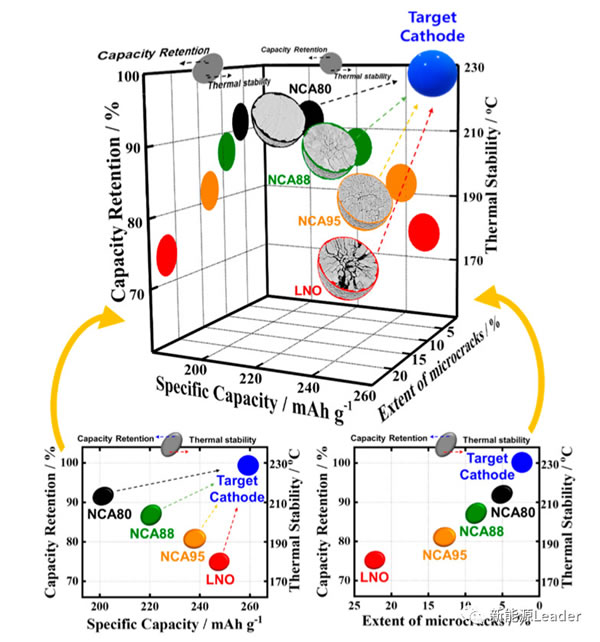

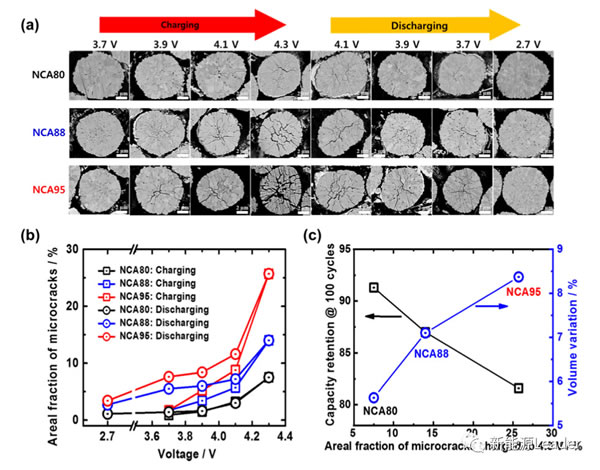

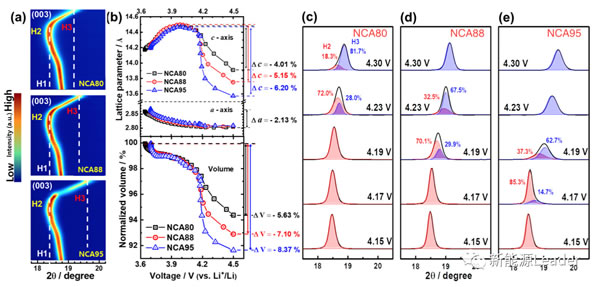

高镍材料在充电到3.9V以上时由于存在H2-H3相转变,从而导致材料内部不均匀的体积变化,进而引起材料内部产生裂纹,而微裂纹会导致电解液渗入到材料的内部,从而对材料造成侵蚀,导致过渡金属元素的溶解和颗粒裂纹的发展,进而影响导致材料的容量的不可逆损失。近日 ...[查看原文] |
索引页声明:
本页面仅提供原文索引,请点击原文链接查看详细内容。
如链接失效请联系:0571-28068180,28068199,28068187,我们将在第一时间处理。 |
|
