1范围
本标准规定了LED(发光二极管)路灯的定义、产品分类、型号和命名、技术要求、试验方法、检验规则以及标志、使用说明书、包装、运输和贮存的要求等。
本标准适用于250V以下直流电源或1000V以下交流供电的道路、街路、隧道照明和其他室外公共场所照明用LED(发光二极管)路灯。
本标准与GB 7000.1等相关标准的有关章节一起阅读。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 191包装储运图示标志(GB/T 191-2008,ISO780:1997,MOD)
GB/T 2900.65电工术语照明(GB/T 2900.65-2004,IEC 60050-845:1987,MOD)
GB 7000.1-2007灯具第1部分:一般要求与试验(GB 7000.1-2007,IEC 60598-1:2003,IDT)
GB 7000.5-2005道路与街路照明灯具安全要求(GB 7000.5-2005,IEC 60598-1-3:2002,IDT)
GB/T 9468灯具分布光度测量的一般要求
GB 17625.1电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)
GB/T 17626.5电磁兼容试验和测量技术浪涌(冲击)抗扰度试验电磁兼容试验和测量技术浪涌(冲击)抗扰度试验(GB 17626.5-2008,IEC 61000-4-5:2005,IDT)
GB 17743电气照明和类似设备的无线电骚扰特性的限值和测量方法(GB 17743-2007,CISPR15:2005,IDT)
GB 19510.1灯的控制装置第1部分:一般要求和安全要求(GB 19510.1-2004,IEC 61347-1:2003,IDT)
CJJ 45-2006城市道路照明设计标准
SJ/T 11364电子信息产品污染控制标识要求
IEC 60838-2-2杂类灯座第2-2部分LED模块用连接器的特殊要求
IEC 61347-2-13灯的控制装置第2-13部分LED模块控制装置安全要求
IEC 62031普通照明用LED模块安全要求
IEC 62471灯和灯系统的光生物安全
3术语和定义
GB/T 2900.65、GB 7000.1、GB 7000.5和CJJ 45确立的及下述术语和定义适用于本标准。
3.1
LED模块(LED module)
一种组合式照明光源装置。除一个或多个发光二极管(LEDs)外,还可进一步包括其他元件,例如光学、机械、电气和电子元件,但不包括控制装置。
3.2
LED热沉(LED heat-sink)
发光二极管(LEDs)产品最靠近芯片的散热部件。
3.3
LED路灯(LED street lamp)
一种符合本标准要求的组合式照明灯具,它由灯具外壳、LED 模块、LED 模块控制装置、光学部件、机械部件等构成。
3.4
初始值(initial values)
LED路灯在不经过老化并在额定条件下燃点 2 h 时所测得的光电参数值。
3.5
平均相关色温(average CCT)
LED路灯向各方向发射的全部的光经混光后所测得的相关色温。
3.6
平均显色指数(average color rendering index)
LED路灯向各方向发射的全部的光经混光后所测得的显色指数。
3.7
LED路灯额定最大温度tc(rated maxium temperature of LED street lamp)
在正常工作状态和处于额定电源电压或额定电源电压范围的最大值时, 在LED路灯的散热器外表面上(如有标志,在标志所指部位)可能产生的最大允许温度。
4产品分类
按GB 7000.5-2005中第4章的规定进行分类。
5型号和命名
5.1产品型号
LED路灯标志的型号应符合5.2的要求。

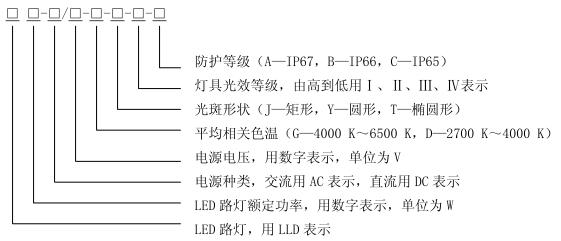

5.2命名方法
用大写汉语拼音字母、阿拉伯数字和罗马数字表示产品类别和主要特征,具体见如下:
6.一般要求
6.1使用环境要求
LED路灯在下列自然条件下应能长期、连续、可靠地工作:
a)室外温度:-25℃~+50℃;
b)月平均空气相对湿度:不大于90%(25℃±5℃);
在超出上述环境范围运行时,应由生产厂家和用户共同商定技术要求。
6.2设计和制作
LED路灯设计和制作应符合CJJ 45中对产品的相关要求。
7.一般技术要求
7.1外观
7.1.1LED路灯表面应无划伤、灯体内外应无危及生产、运输、安装及使用人员的尖角和毛刺。
7.1.2喷涂件表面色泽应均匀一致、涂膜光滑、厚度均匀,无流挂、堆积、露底、皱纹等影响外观的缺陷。
7.1.3焊接部位应平整、牢固,无焊穿、虚焊、飞溅等现象。
7.2安全
7.2.1LED路灯在标称的额定电源电压及额定频率下应能长期、可靠、正常地工作,并对使用者和环境不产生危害。
7.2.2LED路灯应符合GB 7000.1和GB 7000.5的规定。
7.2.3LED路灯的控制装置应符合GB 19510.1和相应的国家标准或IEC 61347-2-13的规定。
7.2.4LED路灯的LED模块应符合相应的国家标准或IEC 62031的规定。
7.2.5LED路灯的LED模块用连接器应符合相应的国家标准或IEC 60838-2-2的规定。
7.2.6LED路灯的光生物安全要求应符合相应的国家标准或IEC 62471的规定。
7.3电磁兼容性
LED路灯的电磁兼容要求应符合GB 17743和GB 17625.1的规定。
8特殊技术要求
8.1灯具电性能
LED路灯在标称的额定电源电压及额定频率下工作时,其实际消耗的功率与额定功率之差不应大于10%,功率因素不应小于0.92。
8.2防护等级
LED路灯防护等级A级品不应低于IP67;B级品不应低于IP66;C级品不应IP65。
8.3平均寿命
LED路灯的额定平均寿命不应低于30000h。
8.4最大温度
LED路灯额定最大温度tc值不应大于58℃。
8.5最大热沉温度
灯具内各个LED管的最大热沉温度不应大于65℃。

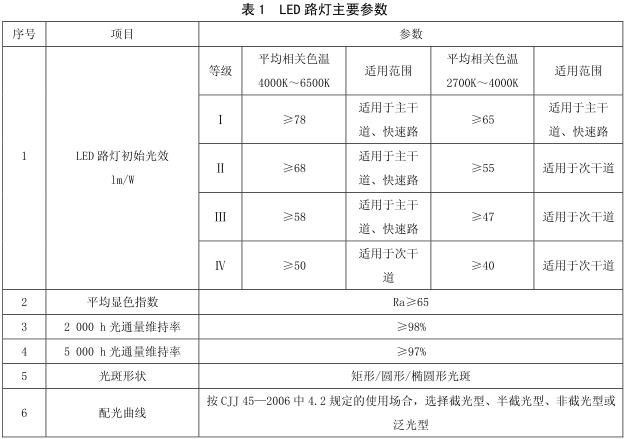

8.6主要光参数
8.7抗扰度
浪涌抑制性能(抗雷击)的电压保护水平应不低于2kV(线-线)和4kV(线-地)。
8.8配光特性
灯具中部分LED灯泡熄灭或整灯调光时,其光斑形状和路面照度均匀性不应发生明显变化。
9试验方法
9.1外观要求
目测检查
9.2安全
按GB 7000.1、GB 7000.5、GB 19510.1和相应的国家标准或国外标准进行检验。
9.3电磁兼容性
按GB 17743和GB 17625.1的相关规定进行。
9.4灯具电性能
在25℃±2℃的环境温度下,在稳压电源(与灯具标称频率相同)及LED路灯之间接入精度不小于0.5级的交直流电参数测试仪,使LED路灯处于正常工作位置,接通并调节电源电压至额定值(如灯具标称电源电压范围,则分别调节至电源电压范围的最大值和最小值)使LED灯具工作2h,记录功率和功率因素值。
9.5防护等级
按GB 7000.1的规定进行。
9.6光衰和寿命试验
9.6.1灯具老化方法
灯具老化在没有强制通风、温度控制在20℃-30℃的环境中进行,灯具按正常安装姿态架设,按灯具标称额定电压或标称的适用电压范围的最大电压接通电源,灯具以满功率工作。灯具在老化过程中,每24H中关闭不少于2次,每次关闭时间应为25min~35min,间隔时间至少应为30min。样品数量不少于3台。试验中,灯具不得出现任何故障、烧毁,否则不合格。
9.6.2光衰和寿命测量推算方法
以照度法替代光通量法,在距离灯具高度2米处下方测量中心点和沿道路方向的轴线上每距1米一个点的水平照度值,共测5个点,与各点初始值对比并得出5个点的平均维持率值。在2000H至5000H之间,每336H间隔测一次平均维持率值;如5000H时灯具仍然符合要求,则以2000H时的各点照度值为初始照度值,已测得的每336H间隔的照度值与2000H时对应的初始照度值比较并得出平均维持率,由上述10个点的平均维持率拟合曲线推算出平均维持率为75%时的寿命时间加上5000H即为该灯具的寿命。选取其中1只路灯,同时用光度分布测试法测0H和2000H时的光通量,计算出2000H光通维持率作为校准值。测量照度时,环境温度应控制在25℃±1℃稳定3H以上的情况下进行。
9.7最大温度
按GB 7000.1-2007中第12章的规定进行。
9.8最大热沉温度
选取LED中的热沉温度最高者,在该LED最靠近底部的散热器放置热电偶。
9.9灯具的主要光参数
9.9.1平均色温和平均显色指数
在25℃±1℃的环境温度和额定电压、额定频率下,用积分光谱测试系统测量,灯具样品放入积分球内,避免直射光射入测试探头,灯具外表面应粘贴不明显影响色温测试的白色覆盖膜。燃点1h后测试。
9.9.2灯具光效和灯具配光曲线
在25℃±1℃的环境温度下,用光度分布测试系统测量。首先测试灯具的光通量及光强分布、配光曲线等,灯具光效为LED路灯的光通量与灯具的实际消耗功率的比值。
9.10抗扰度
按GB 17626.5规定的方法进行。
10.检验规则
10.1检验分类
产品检验分为出厂检验和型式检验。
10.2出厂检验
10.2.1每个灯具应经检验部门检验合格并签发合格证明书后方可出厂。

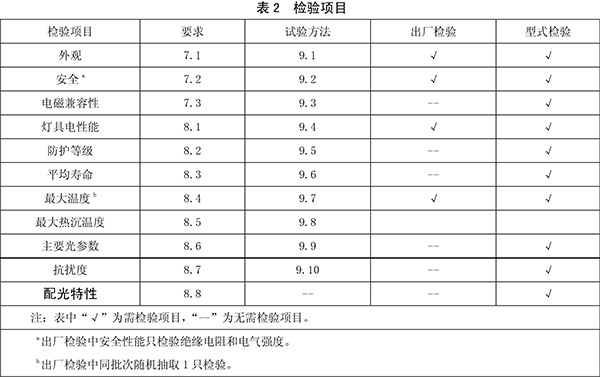

10.2.2出厂检验项目见表2;对于抽检项目检测不合格的,应加倍抽样进行检验。复验合格后,才能重新包装交付收方。复验不合格的,该批产品为不合格;其他项目如有不合格,应修复,经检验合格后方可出厂。
10.3型式检验
10.3.1型式检验应在下列情况之一时进行:
a)新产品或老产品转厂生产的试制定型鉴定;
b)正式生产后,如结构、材料、工艺有较大改变,可能影响产品性能时;
c)产品停产半年以上,恢复生产时;
d)出厂检验结果与上次型式检验有较大差异时;
e)国家质量监督机构提出进行型式检验的要求时。
10.3.2型式检验样品从出厂检验合格品种抽取,每次抽取4件,若灯具光电性能有不合格项,则判为不合格。其它项目中若有不合格项目,应在同一批产品中加倍抽样,对不合格项目进行复检,仍不合格,则型式检验为不合格。
11标志、产品使用说明书
11.1标志
产品的污染控制标识要求应符合SJ/T 11364的规定。
每件灯具应在适当明显位置固定产品标牌,标牌应符合GB/T 13306的有关规定。除此之外,产品上还应标注以下内容:
a)制造厂厂名、厂址;
b)产品名称及型号;
c)产品编号及生产日期;
d)主要技术参数;
e)产品标准号、相关认证标志。
11.2产品使用说明书
应符合GB 9969.1的规定。
12包装、运输、贮存
12.1包装
12.1.1在产品包装箱内,应装有下列技术文件(装入防水的袋内):
a)装箱单;
b)产品合格证;
c)产品使用说明书;
d)附件及其它相关文件。
12.1.2产品包装若被拆开并仍需贮存时,应重新包装。
12.2运输
灯具在运输过程中应防止剧烈振动、冲击和保持包装完好,运输过程中应有防止雨雪淋袭的保护措施。储运图示标志应符合GB/T 191的规定。
12.3贮存
灯具包装后应贮存在通风、干燥、无腐蚀性介质的仓库内,仓库内不应有各种有害气体和易燃易爆物品及有腐蚀性的化学物质。灯具不可重压,且应无强烈的机械振动、冲击和磁场作用。 |
