适用于低压系统的水泵控制器

1 概述

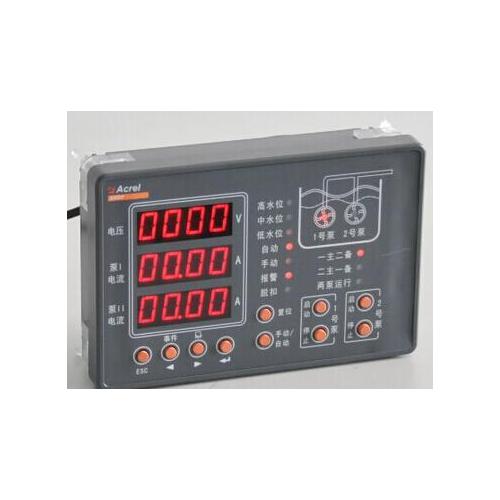

ARDP智能水泵控制器适用于低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置。本产品集测量、保护、控制、总线通讯为一体，取代了原有用分列元件配置的各种保护继电器、电测仪表、转换开关、按钮及信号指示灯，集成了多种控制方式为一体。同时还提供了操作次数、运行时间、跳闸事件等重要管理信息的记录，总线通信功能可以同网络上的服务器或工作站进行数据交换，是工厂自动化和楼宇智能化的理想选择。

2 智能水泵控制器

采用交流采样测量方法测量变化的电压/电流值。使用3.2KHz的速率采样每一相的所有数据，在周期内进行积分运算，通过计算得到均方根值。集成了各类保护和控制功能，可广泛应用于深井泵、潜水泵、离心泵、排污泵、管道泵、增压泵、多级泵等。

2.1 产品特点

◆三相电压两路三相电流回路交流采样，真有效值计算

◆水位检测支持浮球式液位检测器、干簧式液位检测器、液位变送器

◆手动/自动模式切换：一台水泵手动/自动运行、两台水泵手动/自动运行（一主二备、二主一备、两泵运行（交替互备）)、两台水泵（独立）手动/自动运行

◆高水位控制：中水位一台水泵运行，高水位两台水泵同时运行。

◆集成2个独立的定时器，具有定时启泵功能。

◆集成上位机软件，方便设置调试

◆AC/DC电源供给

2.2 保护功能

◆过压/欠压保护

◆相序保护

◆启动超时保护

◆过载/欠载（干转）保护

◆断相保护

◆接地保护

◆堵转/阻塞保护

◆短路保护

◆不平衡保护

◆外部故障保护

2.3 相关标准

●GB/T17626.4-2006电快速瞬变脉冲群抗扰度试验

●GB/T17626.5-2006浪涌（冲击）抗扰度试验
