医用隔离电源集中监控器

1、概述

随着电子医疗设备在医院领域的广泛应用，漏电流对病人构成的威胁也越来越大，尤其是那些生命攸关的场所，病人在手术中，各种电极、传感器直接插入人体内，微小的漏电流都有可能导致病人触电身亡。因此，对于医院这一特殊场所的电气设计，应严格按照国家标准和规范进行。

安科瑞医用IT系统绝缘监测装置及系统适用于医院的手术室、ICU(CCU)监护病房等重要场所，能为这类场所提供安全、连续、可靠的供电解决方案。

2、医用隔离电源集中监控器

2.1适用环境

●工作温度：-10℃～+55℃

●储存温度：-20℃～+70℃

●相对湿度：≤95%不结露

●海拔高度：≤2500m

●污染等级：Ⅲ 级，安装类别：Ⅲ 级

2.2主要组成部件

2.3实体结构图

.jpg

1：报警指示灯（红色），系统接收到监控报警信号时指示灯点亮。

2：通讯故障指示灯（黄色），系统通讯异常时指示灯亮。

3：运行指示灯（绿色），系统正常运行时指示灯点亮。

2.4软件界面

.jpg

医用隔离电源集中监控器可对安装于各手术室、心脏监护病房、重症监护室的绝缘变压器的运行状态进行集中的、实时的监测与显示，监测参量含对地绝缘电阻、变压器负荷电流、变压器绕组温度等；系统具有一次图及现场分布图显示功能，便于及时、直观地发现IT供电系统的报警地点或区域；

.jpg

医用隔离电源集中监控器的显示屏为触摸显示方式。软件可单独调用某个IT供电系统的监测画面，并可通过手动选择该系统隔离变压器运行的详细状态，具有断线故障检测功能，如与被测系统连接线断线故障、温度传感器断线故障以及功能接地线断线故障等；

.jpg

医用隔离电源集中监控器还具有报警显示与记录功能，可记录报警发生的时刻、报警类型及报警值等信息，并可支持报警声音（报警声音也可屏蔽），方便运维人员分析系统运行的历史情况，及时排除故障。

3、医疗场所的供电解决方案

3.1 ICU、CCU病房配电解决方案（以GGF-I8隔离配电柜系统图为例）

.jpg

方案配置表

3.2 手术室配电解决方案（以GGF-O8隔离配电柜系统图为例）

.jpg

方案配置表

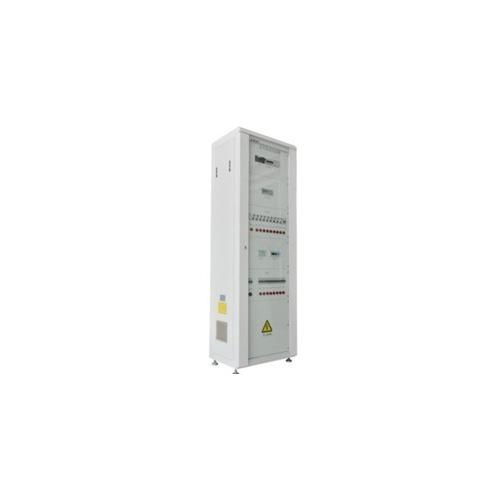

3.3 医用隔离电源柜

医用隔离电源柜是针对医疗2类场所的供电需求而设计的具有局部IT系统的配电柜，IT系统装设绝缘监测装置来监测系统的绝缘状况，各输出回路采用了具有短路保护功能的断路器；TN-S系统输出回路则采用了具有漏电保护功能的断路器。产品根据使用场所的不同分为GGF-O系列手术室用隔离电源柜、GGF-I系列ICU/CCU等病房用隔离电源柜；根据安装方式的不同，又可分为落地式、嵌入式和分体式隔离电源柜等。这些产品能够很好的满足各类手术室和重症监护室对电源安全性和可靠性的要求，并符合GB16895.24-2005/IEC60364-7-710:2002《建筑物电气装置第7-710部分：特殊装置或场所的要求—医疗场所》和GB7251.1-2005/IEC 60439-1:1999《低压成套开关设备和控制设备》等标准
