高温易堵楔形流量计厂家,强腐蚀楔形流量计

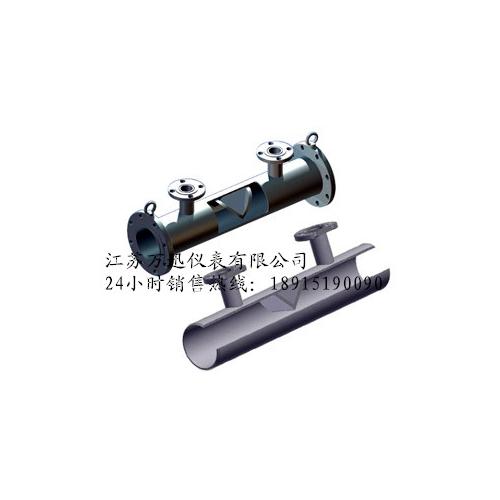

高温易堵楔形流量计 一、产品说明: 江苏万迅仪表生产的高温易堵楔形流量计是由:高温易堵楔形流量计厂家的传感器、转接板和差压变送器构成的。一体化高温易堵楔形流量计厂家的工作原理是:当充满管道的流体流经楔形孔板时,其下游侧动压增加,静压减小,由差压变送器在楔形孔板下游侧测出流体的差压,并将差压信号转为4-20mA.dc电流信号输出,此信号经人工智能流量运算器处理后,其示值即为流量值。 高温易堵楔形流量计是我公司***新开发、生产的新型流量计,它可以在高粘度、低雷诺数、雷诺数、500即可使用的流体情况下进行高精度的流量测量,它的问世填补了长期以来国内流量测量领域尚无流量计能对流量变化范围度大的城市供热、城市供水、城市煤气和天然气准确计量的空白; 高温易堵楔形流量计在流速较低、流量小、管径大的流量测量场合有无可比拟的优势和不可替代的作用。同时突破了炼焦、炼油、化工等企业中的焦油、沥青、残渣油、石蜡油、易结晶萘油等各种高粘度液体介质的流量测量难题。 二、高温易堵楔形流量计安装注意事项:
1、高温易堵楔形流量计传感器附有前后测量管,可在水平或垂直安装及使用。当传感器在垂直管道上安装时,流体应自上而下流动。测量液体时应注意使差压变送器能翻遍地排除气泡,以免引起仪表零点漂移;
2、传感器上下游侧应配置直管段,管道内壁应光滑、清洁、无附着物,只管段长度如表
3、水平安装时,楔式差压元件应与管道中心线成90度。对于垂直安装,由于取压点之间轻微的静压影响必须注意差压变送器调零。 三、高温易堵楔形流量计的产品特点: 1、长期现场运行精度高。在液体流量测量中,精度***高可达0.2级;在气体测量中,精度可达0.5级。这在其它差压式流量计中是没有的,在各类流量计中也是不多见的。 2、防粘附楔形传感器。传感器测量管与节流件防粘附,是业内人士期盼已久的愿望,是流量测量技术的重大突破。它消除被测量介质中的泥沙、粉尘、悬浮物、纤维等对流量传感器测量管的粘附、堆积。同时也防止了测量管的腐蚀,是准确测量流量的基础与保证,也是业内同行为之奋斗的目标。 3、流量范围度宽。通常达1:25,当改变差压变送器差压后,可达1:100以上。这是其它差压式流量计无法比拟的。 4、适用范围极广。迄今为止,尚无任何流量计与其相媲美。不仅适用于单相流体,也适用于气液、气固和液固等双相流体。其雷诺数***小达300,***高可达1×107;所以,高温易堵楔形流量计既可工作在层流状态,也可工作在紊流状态,其***低流速达0.01m/s。而且楔形流量传感器无沉积、不堵塞,可适用于高温、高压、高粘度、强腐蚀的各种液体和高含尘气体的流量测量。 四、选型原则: 1、高温易堵楔形流量计安装方式选择:法兰安装、焊接安装、法兰对夹安装 注:如有特殊要求,可协商订货。 2、安装法兰类型选择:板式平焊、带颈平焊、带颈对焊。 3、法兰密封面型式选择: 3.1腐蚀性介质:选择凹凸面(MFM)密封法兰。 3.2易燃、易爆、极度危险场所以及一般场合:均可选择楔槽面(TG)密封法兰。 3.3高温、高压介质:选择环连面(RJ)或楔槽面(TG)密封法兰。 4、高温易堵楔形流量计取压方式选择: 4.1强腐蚀性介质、含悬浮物、长纤维的脏污介质:选择平面法兰取压。 4.2易结晶、易粘附、易结块和高粘度等类型介质:选择凸面法兰取压。 4.3一般性介质:选择管接取压。 5、测量参数选择: 5.1测量介质为气体:选择温度压力流量参数测量,以便实现密度补偿。 5.2测量介质为饱和蒸汽:选择压力或温度流量参数测量,以便实现密度补偿。 5.3测量介质为过热蒸汽:选择温度压力流量参数测量,以便实现密度补偿。 5.4测量介质为液体、温度变化大于10度时:选择温度流量参数测量,以便实现密度补偿。 6、高温易堵楔形流量计防粘附测量管选择: 我公司的专利技术:防粘附防腐蚀流量传感器测量管技术。它在测量管内壁设置有防粘附、防腐蚀保护层,能消除脏物在测量管内壁的粘附、堆积与管壁腐蚀,使管壁粗糙度、节流直径比与流出系数等保持长期恒定,以确保流量计长期运行时的测量精度高、误差小。 五、技术参数: 1、精度:0.5级,如需0.2级,0.3级,0.4级精度协商定货。 2、长期运行稳定性:0.1%F.S。 3、***低流速:0.01m/s。 4、使用寿命:可长达十年以上。 5、流量范围度:同一差压值时,一般为1:25,当改变差压变送器差压后,可达1:100以上。 6、 雷诺数系数使用范围:下限300,上限≤1×107。 7、测量液体粘度上限:500mPa·S。 8、工作压力范围:-0.1~42MPa。(超过量程范围,可协商定货) 9、工作温度范围:-160~700℃。 10、管道尺寸:10~2500mm。(超过此规格尺寸,可协商定货) 11、直管段长度:上游侧直管段≥5D,下游侧直管段≥2D。 12、工作环境温度:≤80℃。 13、工作环境相对湿度:15~85%RH。 14、差压与压力变送器电源电压:24VDC。 15、差压与压力变送器输出电流:4~20mA。 16、人工智能流量运算显示器电源电压:220VAC。 17、智能差压与压力变送器通讯方式:HART&BRAIN。 18、人工智能流量运算显示器通讯方式:RS232&RS485。 19、人工智能流量运算显示器可对差压与压力变送器提供24VDC隔离电源。 20、人工智能流量运算显示器可输出4~20mA流量信号。 七 产品选型表:
产品名称 |
项目代码 |
参数
|
型号 |
WXLGX |
高温易堵楔形流量计(江苏万迅)
|
取压方式 |
-A1 |
管接取压型
|
-A2 |
平面法兰取压型
|
-A3 |
凸面法兰取压型
|
安装方式 |
1 |
管接取压型
|
2 |
平面法兰取压型
|
3 |
凸面法兰取压型
|
测量参数类型 |
1 |
流量测量
|
2 |
流量温度测量
|
3 |
流量压力测量
|
4 |
流量压力温度测量
|
差压变送器类型 |
0 |
无差压变送器
|
1 |
非智能型差压变送器
|
2 |
智能型差压变送器
|
3 |
温度压力流量测量与补偿运算型差压变送器
|
4 |
平面法兰智能差压变送器
|
5 |
凸面法兰智能差压变送器
|
防爆等级 |
0 |
非隔爆型
|
1 |
隔离防爆型
|
2 |
本安防爆型
|
差压变送器开方运算 |
-0 |
无开方运算
|
-1 |
有开方运算
|
差压变送器安装方式 |
1 |
一体型
|
2 |
分体型
|
节流件类型 |
1 |
不可更换型
|
2 |
可更换型
|
节流件材质 |
1 |
304.SS
|
2 |
1Cr18Ni9Ti
|
3 |
316.SS
|
4 |
316L.SS
|
5 |
HB
|
6 |
HC
|
7 |
WC(碳化钨)+CS
|
8 |
PTFE(聚四氟乙烯)
|
9 |
工程塑料(PVC/PE/PP)
|
测量管与法兰材质 |
1 |
#20.CS
|
2 |
304.SS
|
3 |
1Cr18Ni9Ti
|
4 |
316.SS
|
5 |
316L.SS
|
6 |
1Cr5Mo/其它合金钢
|
7 |
WC(碳化钨)+CS
|
8 |
PTFE(聚四氟乙烯)+CS
|
9 |
工程塑料(PVC/PE/PP)
|
取压法兰规格 |
-0 |
无(管接取压)
|
-1 |
2英寸/DN50
|
-2 |
3英寸/DN80
|
-3 |
4英寸/DN80(其它)
|
防粘附测量管 |
0 |
非防粘附测量管
|
1 |
防粘附测量管
|
配套法兰及附件 |
0 |
无配套法兰及附件(垫片与紧固件)
|
1 |
有配套法兰及附件(垫片与紧固件)
|
安装法兰类型与密封面型式 |
0 |
无法兰(焊接安装)
|
1 |
TG(榫槽面)板式平焊法兰
|
2 |
MFM(凹凸面)板式平焊法兰
|
3 |
TG(榫槽面)带颈平焊法兰
|
4 |
MFM(凹凸面)带颈平焊法兰
|
5 |
TG(榫槽面)对焊法兰
|
6 |
RJ(环连面)对焊法兰
|
7 |
MFM(凹凸面)对焊法兰
|
转接板与三阀组 |
0 |
无
|
1 |
三阀组
|
2 |
转接板
|
一次阀 |
-0 |
无一次阀
|
-1 |
不锈钢球阀
|
-2 |
不锈钢针型阀
|
-3 |
高压截止阀
|
-4 |
高温截止阀
|
-5 |
高温高压截止阀
|
-6 |
衬PTFE球阀
|
-7 |
工程塑料(PVC/PE/PP)
|
冷凝器 |
0 |
无冷凝器
|
1 |
不锈钢冷凝器
|
2 |
转接板带冷凝器
|
防腐蚀 |
0 |
非防腐蚀型
|
1 |
防腐蚀型
|
极限操作温度 |
1 |
-160℃
|
2 |
100℃
|
3 |
200℃
|
4 |
300℃
|
5 |
400℃
|
6 |
500℃
|
7 |
600℃
|
8 |
700℃
|
公称压力 |
1 |
1.0MPa/150lb
|
2 |
1.6MPa/150lb
|
3 |
2.5MPa/300lb
|
4 |
4.0MPa/300lb
|
|
5 |
6.3MPa/400lb
|
6 |
10MPa/600lb
|
7 |
16MPa/900lb
|
8 |
25MPa/1500lb
|
9 |
42MPa/2500lb
|
