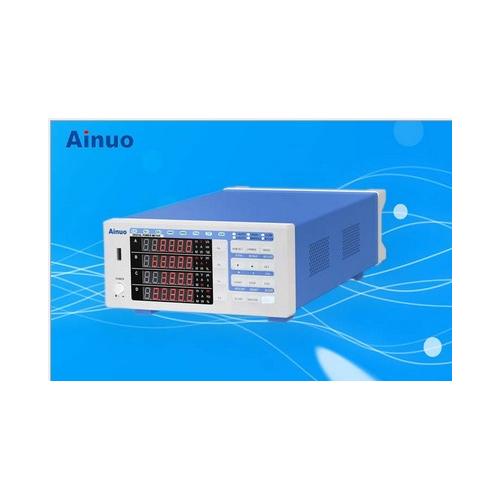

交直流功率测量仪(AN8711P)_深圳市诺科纬智电子科技有限公司

典型应用：

严苛工业现场型式试验；

高温老化室测试；

家用电器、商用电器生产线待机功率测量；

电动工具测试；

照明灯具测试。

产品特点：

1，交直流通用宽量程设计，DC～4kHz带宽，负载适应性更强；

2，可靠、稳定，体积小，重量轻；

3，测量速度快，***快0.25s刷新速率；

4，电压、电流变比设置功能，轻松扩展测量量程；

5，电压、电流、功率超限声光报警功能，满足现场快速识别异常产品需求；

6，标配RS-232或RS-485串行通信口，支持MODBUS通讯，轻松实现测试自动化；

7，选配开关量I/O功能，实现遥控输入以及报警信号输出。

技术参数：

型号	AN8721PV3			AN8711PV3	AN8711JV3
测量通道	单相
测量参数	电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、相位角Φ、电压频率f、电能量Wh、电能量计时Time
接线使用	电压/电流端子间配有不可拆除的共地短路片，仅支持电流表内接法^@接线使用				无短路片，支持四线法^#远距离测量接线使用
输入阻抗	电压：约2MΩ 电流：约4mΩ（20A量程），约80mΩ（1A量程）
满量程峰值因数	1.6
电压额定量程	600V
电流额定量程	1A/20A		20A
电压精度范围	6V~600V
电流精度范围	10mA~1A/20A		200mA~20A
电压/电流精度*	±(0.1%×显示值+0.1%×量程) （DC，45Hz≤f≤1kHz）				±(0.1%×显示值+0.1%×量程) （45Hz≤f≤65Hz）
有功功率精度*	±(0.1%×显示值+0.1%×量程) （DC，45Hz≤f≤1kHz）				±(0.1%×显示值+0.1%×量程) （45Hz≤f≤65Hz）
有功功率测量范围	22mW（PF=0.01）~4.4kW（PF=1）@220V（1A/20A规格） 4.4W（PF=0.01）~4.4kW（PF=1）@220V（20A规格）
有功功率分辨力	0.01W
功率因数精度范围	±(0.01～1)	±(0.1～1)
功率因数分辨力	0.001
频率测量范围	DC，45Hz≤f≤4kHz				45Hz≤f≤65Hz
频率测量精度	±(0.1%×显示值) (电压幅值应大于量程的10%)
电能量范围	0～99999MWh
电能量精度	±(0.1%×显示值+0.1%×量程)
电能计时	999时59分59秒
电能计时精度	±(0.05%×显示值)
电压/电流变比	0.1～1000.0
数据更新周期	0.25，0.5，1[s]
报警功能	5组，电压、电流、功率上/下限、门限设定
控制接口	RS-232 (选配RS-485)、开关量功能 (选配)
外形尺寸	213(W, 前塑壳)×88(H, 前塑壳)×386(D, 含接线柱) mm
开口尺寸	210(W)×85(H) mm
底脚高度	15 mm
整机重量	约3kg
整机功耗	约10VA
