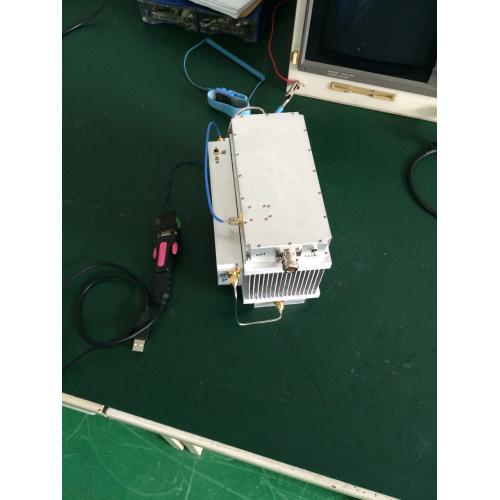

固态微波源(2450MHz 2.45GHz 100W)

我公司是一家主要从事微波/射频部件、组件和微波通信整机设备的研制、开发、生产和销售的高新技术企业。产品已经系列化，覆盖微波各个频段，并正向毫米波方向拓展，生产微波电路已向小型化、模块化、多功能组件方向发展。

　　我公司主要产品系列有：微波源，微波放大器，功率放大器，微波功率放大器，固态功率源，固态微波源，微波功率源，微波收发组件，信号源，DDS，频率源，本振，锁相环，VOC，射频开关，检波器，脉冲调制器，T\R组件，射频组件，微波天线，功分合路器，控制电路∕无源器件，调制∕解调器，L、S、C、X、KU波段卫星通信上变频功放组件,滤波器。等。产品广泛应用于微波通信、电子对抗、医疗器械（微波消融、微波热疗）、等离子激励、微波点火、离子灯、微波加热、导航、移动通信、雷达、舰船、全球定位系统、广播电视传输系统等领域，部分微波部件和通信分系统已应用于国家重点军工项目中。

我公司在微波射频领域生根发芽并不断深耕，一直走在行业的前列。自公司成立以来，本公司设计制造的微波通信产品受到全国高校、科研单位、医疗器械企业等机构和组织的认可和广泛好评，先后和中国科学院、清华大学、新加坡南洋理工大学、中国民航飞行学院、中国科学技术大学、西安电子科技大学、西安交通大学、四川大学、空军工程大学、南京航空航天大学、浙江大学、华中科技大学、哈尔滨工业大学、解放军理工大学等国内外知名大学和国内知名医疗器械公司进行业务合作，受到一致好评。

公司本着质量***，服务至上、开拓创新、不断进取的原则，愿以真诚、热情和完善的服务，与广大客户携手共进，共同发展。愿我们能和您以及您的团队进行交流与合作！

2450MHz 100W 微波功率源 固态功率源 微波固态源

 产品特性：

• 全固态方案设计

• 小型紧凑结构设计，容易集成

• 频率稳定度高

• 采用功率稳定度设计方案，输出功率稳定度小于3%

• 控制接口多种选择模拟或者串口

• 卓越的可靠性可以承受100%反射功率

应用范围：

    应用于等离子体激励、发动机微波点火、固态微波炉、热疗机、工业加热，微波照明等设备。

技术指标：
1、工作频率：2450MHz
2、输出功率：≥100W
3、功率稳定度：≤5% （未加入闭环控制电路时的功率稳定度）
4、输出阻抗：50欧姆
5、散热方式：强制风冷散热
6、连续工作时间大于24小时
7、工作温度：-20～+45℃
8、工作电压： 28V
9、控制方式：
⑴工作控制：TTL电平，高电平或悬空关闭微波功率输出，低电平输出微波功率
⑵功率控制：采用0～5V电压进行控制。在工作控制信号为高电平情况下，实际输出微波功率与控制电压成正比（0V不输出，5V满功率输出）
10、信号反馈：
⑴发射状态：向控制器提供输出指示信号，微波发射状态为高电平，关闭状态为低电平
⑵过热保护指示：当发射机内部过热时，关闭功率输出，同时向控制器提供指示信号，正常状态为高电平，过热时为低电平。
⑶反射信号指示：提供微波输出信号反射指示信号，信号幅度为0～5V，无反射0 V，全反射5V。
⑷正向功率指示：提供微波输出信号功率大小指示信号，信号幅度为0～5V，无输出0V。
⑸本振检测：TTL电平，高电平正常，低电平故障
三、接口形式：
功率输出口：N50-K
供电接口：两只穿心电容（M4）
控制接口及信号反馈接口：Db9数据接口
固态源 DB9（孔）接口引脚定义：
1脚接地、2脚入射功率指示：0~5V对应0~100W 、3脚过热/过功率指示，正常时低电平，过热/过功率时高电平、4脚NC、5脚输出控制：悬空（高阻态）关闭微波输出，置地启动为不输出、6脚输出功率控制：0~5V对应0~100W功率输出、7脚工作状态指示：正常时输出高电平（5V/1A），故障时0V、8脚NC、9脚反射功率指示
四、外形尺寸：
总高度小于120mm；自带散热风扇
