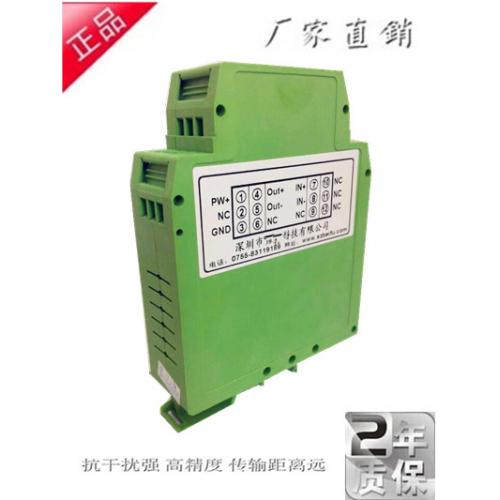

0-1mA转0-20ma、0-3v(DIN22-IRT-U2-1-O5)

电荷型：这类传感器会将被测量通过敏感元件转换成输出电荷的变化。例如，压

电式传感器，其敏感元件为石英或压电陶瓷等，可用于振动分析仪、加速度计、

涡街式流量计等。压电片受力后会转换为束缚电荷输出。

    该类传感器的信号调理电路的作用是将电荷的变化转换为较强的电压或电流输出，

这种电路通常称为电荷放大器。

产品应用：

>>模拟信号数据隔离、采集和变换

>>隔离4-20mA或0-20mA信号传输

>>工业现场信号隔离及变换

>>信号长线无失真传输

>>仪器仪表信号收发

>>电力监控、医疗设备隔离

>>变频器信号隔离采集

>>PLC/FA 电机信号隔离控制

>>非电量信号变送

产品选型表：

DIN22-IRT - U(A)□ - P□ - O□

输入信号 供电电源 输出信号

电压 代码 电流 代码 Power 代码 电流 代码 电压 代码

0-5V U1 0-1mA A1 24VDC P1 0-20ma O2 0~5V O4

0-10V U2 0-10mA A2 12VDC P2 4-20ma O1 0-10V O5

0-75mV U3 0-20ma A3 5VDC P3 用户自定义 Oz 1-5V O6

0-2.5V U4 4-20mA A4 15VDC P4

用户自定义 Uz 用户自定义 Az

选型举例：

例1：输入信号:0-10V  供电电源:24V  输出两路信号:4-20ma  型号:DIN22-IRT-U2-P1-O1

例2：输入信号:0-10V  供电电源:12V   输出两路信号:0-10V   型号:DIN22-IRT-U2-P2-O5

   高通或低通滤波器无法轻易滤附的噪声很多，***常见的就是白噪声。在整个频带范围内，白噪声

的每个频点的能量为常数，且基本恒定。不管对信号进行低通还是高通处理，均不能有效地滤附白噪声。

主要特性:

>>精度等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用

>>辅助电源：5V/12V/15V/24VDC（范围±10%）

>>国际标准二路信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等

>>二路输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力

>>全量程范围内极高的线性度（非线性度<0.2%）

>>标准DIN35 导轨式安装（尺寸：106.7x79.0x25.0mm）

>>具有较强的抗电磁干扰和高频信号干扰能力

产品***大***额定值：

Continuous Isolation Voltage（持续隔离电压）:3000VDC

Junction Temperature（工作温度）:+85℃

Storage Temperature （存贮温度）:+150℃

Lead Temperature   （焊接温度）:+300℃（10秒）

电源电压范围：±10%Vin

注意：如果超出上述范围，产品可能会引起永久性损坏。

通用参数

参数名称 测试条件 ***小 典型值 ***大 单位

隔离耐压 50Hz，1分钟,漏电流1mA 2500 VDC

耐冲击电压 3KV， 1.2/50us(峰值)

工作温度 -25 +70 ℃

工作湿度 无凝露 10 90 %

存储温度 -45 +80 ℃

存储湿度 10 95 ℃

输入参数 输出参数

输入项目 输入阻抗 电源损耗 输入过载能力 输出项目 输出过载能力 响应时间

0-5V ≥300KΩ 电压输出

< 0.6W

电流输出

<1.5W 2.0倍额定：连续 4-20mA 负载电阻

不超过350Ω ≤1mS

0-10V 0-20mA

0-1mA 1KΩ 1.5倍额定：连续

3.0倍额定：1S

0-10mA TYP：250Ω

可自设定 0-5V ≥2KΩ

0-20mA 0-10V

4-20mA 1-5V

注: 电流输出型如果要求负载电阻500Ω,请另做注明
