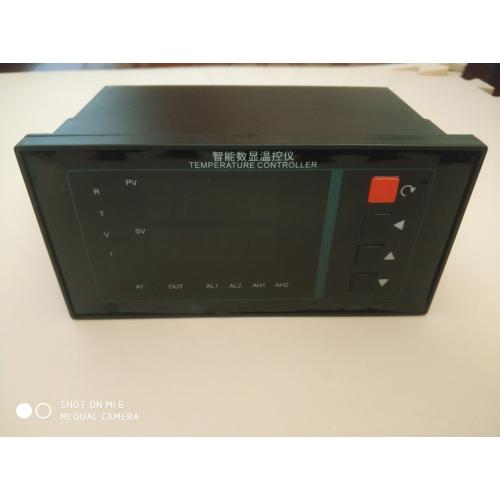

1 显示面板外观图
（1）PV 显示窗（测量值）
（2）SV 显示窗：测量状态下显示输入类型等参数，参数设定状态下显示设定值
（3）***报警（AL1）、第二报警（AL2）、第三报警（AL3）、第四报警（AL4）指示灯、 输出灯（OUT）、
输入信号指示灯(R、T、V、I)
（4）确认键（5）移位键（6）减少键（7）增加键
仪表外形尺寸及开孔尺寸:
|
外形尺寸
|
开孔尺寸
|
外形尺寸
|
开孔尺寸
|
|
160*80mm（横式）
|
152*76mm
|
48*96mm（竖式）
|
45*92mm
|
|
80*160mm（竖式）
|
76*152mm
|
72*72mm（方式）
|
68*68mm
|
|
96*96mm（方式）
|
92*92mm
|
48*48mm（方式）
|
45*45mm
|
|
96*48mm（横式）
|
92*45mm
|
|
|
2 选型表
TL①-② /③ /④ /⑤/⑥ /⑦型单回路数字显示控制仪
|
①规格尺寸
|
②输入分度号
|
|
代码
|
宽*高*深
|
代码
|
分度号（测量范围）
|
|
16080
|
160*80*90mm（横式）
|
11
|
热电阻 Cu50（-50.0～150.0℃）
|
|
|
|
12
|
热电阻 Cu53（-50.0～150.0℃）
|
|
|
|
13
|
热电阻 Cu100（-50.0～150.0℃）
|
|
|
|
14
|
热电阻 Pt100（-200.0～650.0℃）
|
|
|
|
15
|
热电阻 BA1（-200.0～600.0℃）
|
|
|
|
16
|
热电阻 BA2（-200.0～600.0℃）
|
|
|
|
|
|
|
|
|
|
|
|
③变送输出
|
④通讯输出
|
|
代码
|
输出类型（负载电阻 RL）
|
0
|
无通讯功能
|
|
0
|
无输出
|
1
|
RS485通讯
|
|
1
|
4～20mA（RL≤500Ω）
|
2
|
RS232通讯
|
|
2
|
1～5V（RL≥250KΩ）
|
|
|
|
3
|
0～10mA（RL≤1KΩ）
|
|
|
|
4
|
0～5V（RL≥250KΩ）
|
|
|
|
5
|
0～20mA（RL≤500Ω）
|
|
|
|
6
|
0～10V（RL≥4KΩ）
|
|
|
|
|
|
|
|
|
⑤报警(继电器触点输出)
|
⑥供电电源
|
|
0
|
无输出
|
A
|
AC/DC 90 ～260（AC/50-60Hz）
|
|
1
|
1限报警
|
D
|
DC 12～36V
|
|
2
|
2限报警
|
|
|
|
3
|
3限报警
|
|
|
|
4
|
4限报警
|
|
|
备注：
1 路继电器,触点容量：AC220V/3A、DC30V/5A （阻性负载）
2 路继电器,触点容量：AC220V/3A、DC30V/5A （阻性负载）
供应商参考报价：面议
