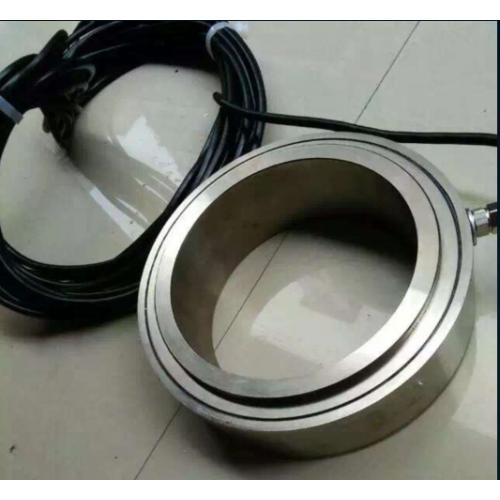

螺栓预紧力测量环型垫圈压力传感器(PCZ215LW系列)

PCZ215LW环型垫圈压力传感器用途与特点：

结构小巧，高度低，抗偏载性能好，适用于螺栓预紧力测量、平台称、汽车衡、压力测力，轨道衡及自动化测控领域。型垫圈压力传感器量程的选择可依据秤的***大称量值、选用传感器的个数、秤体的自重、可能产生的***大偏载及动载等因素综合评价来确定。一般来说，传感器的量程越接近分配到每个传感器的载荷，其称量的准确度就越高。但在实际使用时，由于加在传感器上的载荷除被称物体外，还存在秤体自重、皮重、偏载及振动冲击等载荷，因此选用型垫圈压力传感器量程时，要考虑诸多方面的因素，保证传感器的安全和寿命。

PCZ215LW环型垫圈压力传感器技术参数：

额定载荷：0-50-500KN

综合精度：±0.5%FS，±1%FS

输出：2.0mV/V，4-20mA/0-5/0-10V

蠕变：±0.1％F?S/30min

零点输出：±1 ％F?S

零点温度影响：±0.1％F?S/10℃

输出温度影响：±0.1％F?S/10℃

工作温度：-20℃～+70℃

补偿温度范围：-20℃～+65℃

输入阻抗：385±30Ω

输出阻抗：350±4Ω 700±4Ω

绝缘电阻：＞2000MΩ（50VDC）

安全过载：150％ F?S

供桥电压：建议10VDC

材质：不锈钢，合金钢

接线方式 电源（+）红线  电源（-）绿线  输出（+）黄线  输出（-）白线

结构尺寸：基本尺寸如下图样，具体尺寸可依客户要求定作。
